รหัสสีตัวต้านทานและแผนภูมิสำหรับตัวต้านทาน 3, 4, 5 และ 6 วง

ก่อนอื่น ฉัน'อยากจะแนะนำล่าสุดของเราเครื่องหยิบและวาง NeoDen K1830:

ซื้อมั้ยแพ็คละ 500 ตัวต้านทานเพียงเพื่อจะตกใจเมื่อพบว่าคุณไม่รู้เกี่ยวกับวงแหวนที่มีสีสันเหล่านั้นบนตัวต้านทานใหม่ของคุณเพียงใด คุณสงสัยว่าทำไมพวกเขาไม่สามารถพิมพ์ค่าความต้านทานบนตัวต้านทานและทำให้ชีวิตง่ายขึ้นสำหรับทุกคน? หากการอ่านรหัสสีตัวต้านทานฟังดูแปลกสำหรับคุณ อ่านต่อ!

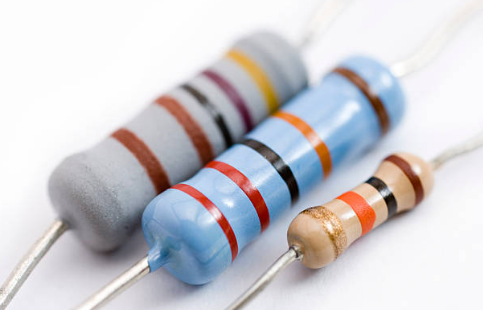

คุณบอกได้ไหมว่าตัวต้านทาน 4.7 kΩตัวใด?

เนื่องจากตัวต้านทานมีขนาดเล็ก จึงค่อนข้างยากในการพิมพ์ตัวเลขหรือค่าความต้านทานลงบนพื้นผิวขนาดเล็กของตัวต้านทาน ดังนั้น แทนที่จะพิมพ์ตัวเลขลงบนตัวต้านทานโดยตรง จะใช้รหัสสีตัวต้านทาน ตัวต้านทานสามารถมีได้ 3 แบนด์ 4 แบนด์ 5 แบนด์ หรือ 6 แบนด์ แถบสีใช้เพื่อแสดงถึงความต้านทาน ความทนทาน และค่าสัมประสิทธิ์อุณหภูมิ

เราได้รวบรวมคำแนะนำง่ายๆ เพื่ออธิบายการคำนวณเบื้องหลังรหัสสีตัวต้านทาน การอ่านรหัสสีตัวต้านทานจะกลายเป็นเรื่องง่ายเมื่อคุณเข้าใจคณิตศาสตร์ที่อยู่เบื้องหลังแต่ละแถบสี

เริ่มต้นใช้งาน: แผนภูมิรหัสสีตัวต้านทาน

ก่อนเข้าสู่วิชาคณิตศาสตร์ คุณต้องรู้เกี่ยวกับเครื่องมือสำคัญที่เรียกว่า Resistor Color Code Chart คล้ายกับตารางธาตุที่ขาดไม่ได้สำหรับนักเคมี แผนภูมิรหัสสีตัวต้านทานคือเพื่อนที่ดีที่สุดของคุณเมื่อพูดถึงการถอดรหัสรหัสของตัวต้านทาน คุณจะพบว่าตัวเองอ้างถึงแผนภูมินี้บ่อยครั้ง เนื่องจากค่าที่จำเป็นในการคำนวณค่าความต้านทานถูกรวบรวมไว้ในแผนภูมินี้ รายละเอียดเพิ่มเติมเกี่ยวกับวิธีการใช้งานเมื่อเราสำรวจตัวอย่างในส่วนต่อไป!

มีวิธีง่าย ๆ ในการจำสีเหล่านี้หรือไม่?

อย่างแน่นอน. หากคุณพบว่ามันยากที่จะจำสีที่มีอยู่ในรหัสสีตัวต้านทาน ให้ลองใช้ตัวช่วยจำเหล่านี้

อักษรย่อ:BBROYGBVGW

วลี: เบียร์ที่ไม่ดีทำให้ความกล้าของเราลดลง แต่วอดก้าไปได้ดีka

BB Roy แห่งบริเตนใหญ่มีภรรยาที่ดีมาก Good

Bad Boys แข่งกับสาว ๆ ของเรา แต่ Violet โดยทั่วไปชนะ Win

เริ่มต้นใช้งาน: การระบุแถบสีแรก

นี่เป็นคำถามที่มักเกิดขึ้นก่อนเพราะเราไม่สามารถเริ่มคำนวณความต้านทานจากรหัสสีของตัวต้านทานได้หากเราไม่สามารถหาทิศทางการอ่านได้ถูกต้องตั้งแต่แรก โชคดีที่รหัสสีตัวต้านทานมีเงื่อนงำบางอย่างที่ให้คำตอบ!

• เคล็ดลับที่ชัดเจนที่สุดคือมีพื้นที่เพิ่มขึ้นซึ่งเกิดขึ้นก่อนแถบพิกัดความเผื่อ วงดนตรีไม่ได้แยกจากกันอย่างสม่ำเสมอและสามารถเห็นได้ว่าเป็นวงดนตรีสองกลุ่ม วางกลุ่มใหญ่ไว้ทางซ้ายแล้วอ่านตัวต้านทานจากซ้ายไปขวา

• วงแรกมักจะอยู่ใกล้จุดสิ้นสุดเสมอ แต่อาจไม่เป็นเช่นนั้นตลอดเวลา

• หากคุณพบแถบสีทองหรือสีเงินบนตัวต้านทาน แสดงว่าเป็นแถบค่าความเผื่อและแถบสุดท้ายบนตัวต้านทาน ดังนั้นพวกมันจะอยู่ทางด้านขวาของตัวต้านทานและอ่านตัวต้านทานจากซ้ายไปขวาอีกครั้ง

นอกจากนี้ โปรดตรวจสอบเอกสารประกอบของผู้ผลิตเพื่อให้แน่ใจว่ารหัสสีของตัวต้านทานที่ใช้ หากวิธีการข้างต้นไม่เป็นประโยชน์ คุณสามารถใช้มัลติมิเตอร์ในการวัดความต้านทานได้เสมอ บางครั้งนี่อาจเป็นวิธีเดียวที่จะหาค่าความต้านทาน โดยเฉพาะอย่างยิ่งเมื่อแถบสีมีรอยขีดข่วนหรือไหม้

การคำนวณรหัสสีตัวต้านทาน

รหัสสีตัวต้านทาน 3 วง

สำหรับรหัสสีตัวต้านทานแบบ 3 แบนด์ แถบสองแถบแรกจะระบุสองหลักแรกของค่าความต้านทานเสมอ ในขณะที่แถบที่สามแสดงถึงตัวคูณ

AB × C ± 20%

10 ×101± 20% =100 Ω ± 20%

วงดนตรี:

A: วงที่ 1 – หลักที่ 1 หลัก

B: แบนด์ที่ 2 – หลักที่ 2 หลัก

C: แบนด์ที่ 3 – ตัวคูณ

ในตัวอย่างที่เรามี แถบมีสีน้ำตาล สีดำ และสีน้ำตาล แถบแรกเป็นแถบสีน้ำตาลใกล้กับขอบมากที่สุด เราค้นหาแผนภูมิรหัสสีตัวต้านทาน และพบว่าสีน้ำตาลมีค่านัยสำคัญที่ 1 เป็น 1 และสีดำมีค่านัยสำคัญที่สองเป็น 0 แถบที่สามเป็นสีน้ำตาล ซึ่งหมายความว่าตัวคูณคือ 1 โดยใช้สูตร ความต้านทาน จึงคำนวณได้ดังนี้

เนื่องจากตัวต้านทานแบบ 3 แบนด์ไม่มีแถบค่าเผื่อที่สี่ ค่าเผื่อเริ่มต้นจึงอยู่ที่ 20%

รหัสสีตัวต้านทาน 4 วง

รหัสสีตัวต้านทาน 4 แบนด์เป็นตัวต้านทานที่ใช้บ่อยที่สุด เช่นเดียวกับตัวต้านทาน 3 แบนด์ สองแบนด์แรกจะให้ค่าความต้านทาน 2 หลักแรกเสมอ แถบที่สามแสดงถึงตัวคูณในขณะที่แถบที่สี่แสดงถึงความคลาดเคลื่อน

AB × C ± D%

12× 105±5% =1,200 kΩ ± 5%

วงดนตรี:

A: วงที่ 1 – หลักที่ 1 หลัก

B: แบนด์ที่ 2 – หลักที่ 2 หลัก

C: แบนด์ที่ 3 – ตัวคูณ

D: 4thband – ความอดทน

สำหรับรหัสสีตัวต้านทาน 4 แบนด์ เราสามารถเริ่มต้นด้วยการค้นหาแถบค่าความเผื่อ เนื่องจากโดยปกติแล้วจะเป็นสีทองหรือสีเงิน แถบพิกัดความเผื่อยังระบุได้ง่ายเนื่องจากช่องว่างที่เพิ่มขึ้นระหว่างแถบพิกัดความเผื่อและแถบตัวคูณ ในตัวอย่างนี้ เป็นสีทองและให้ค่าความคลาดเคลื่อน ±5% เมื่อเราค้นหาแผนภูมิรหัสสีตัวต้านทาน เริ่มจากปลายอีกข้างหนึ่งจึงระบุแถบแรกเป็นสีน้ำตาลซึ่งมีเลขนัยสำคัญที่ 1 ของ 1 วงที่สองเป็นสีแดงและมีเลขนัยสำคัญที่สองเป็น 2 แถบที่ 3 เป็นสีเขียวซึ่งหมายความว่าตัวคูณคือ 105 โดยใช้ สูตร ความต้านทานที่ได้รับคือ 12 × 105= 1,200 kΩ สุดท้าย แถบพิกัดความเผื่อที่เราระบุว่าเป็นทองให้ค่าความคลาดเคลื่อน ±5%

บางครั้งสำหรับรหัสสีตัวต้านทาน 4 แบนด์ แถบความคลาดเคลื่อนสามารถเว้นว่างไว้ได้ ส่งผลให้มีตัวต้านทานแบบ 3 แบนด์ ในกรณีนี้ ค่าความต้านทานจะยังคงเท่าเดิม ยกเว้นค่าความคลาดเคลื่อนจะเท่ากับ ±20% ราวกับว่าเป็นตัวต้านทานแบบ 3 แบนด์

รหัสสีตัวต้านทาน 5 วง

ตัวต้านทาน 5 แบนด์เป็นตัวต้านทานที่มีความแม่นยำสูงกว่า และมีแบนด์เสริมสำหรับตัวเลขหลักที่ 3 ด้วยเหตุนี้ แถบสามแถบแรกจึงแสดงถึงตัวเลขสำคัญของแนวต้าน และทุกอย่างที่เหลือจะเปลี่ยนไปทางขวา ทำให้แถบที่สี่เป็นตัวคูณ และแถบที่ห้ามีความทนทาน

ABC× D ± E%

475×100± 1% =475 Ω ± 1%

วงดนตรี:

A: วงที่ 1 – หลักที่ 1 หลัก

B: แบนด์ที่ 2 – หลักที่ 2 หลัก

C: แบนด์ที่ 3 – หลักที่ 3 หลัก

D: 4thband – ตัวคูณ

E: 5thband – ความอดทน

ในตัวอย่างนี้ แถบพิกัดความเผื่อเป็นสีน้ำตาลและระบุโดยช่องว่างที่เพิ่มขึ้นระหว่างตัวมันเองกับแถบตัวคูณ จากแผนภูมิรหัสสีต้านทาน เราได้ค่าความคลาดเคลื่อน ±1% สำหรับสีน้ำตาล เริ่มจากปลายอีกด้านหนึ่ง แถบแรกและแถบที่สองเป็นสีเหลืองและสีม่วง ซึ่งให้หลักที่ 1 หลักที่ 2 ของ 4 และ 7 ตามลำดับ แถบที่ 3 ที่เกินมาจะเป็นสีน้ำเงิน เลขนัยสำคัญที่ 3 คือ 5 แถบที่สี่เป็นสีดำและให้ค่าตัวคูณเป็น 100 จากสูตร เราได้ค่าความต้านทาน 475 ×100= 475 Ω

รหัสสีตัวต้านทาน 6 วง

ตัวต้านทาน 6 แบนด์โดยพื้นฐานแล้วเป็นตัวต้านทาน 5 แบนด์พร้อมวงแหวนพิเศษที่ระบุค่าสัมประสิทธิ์อุณหภูมิหรือบางครั้งเป็นอัตราความล้มเหลว สีที่พบบ่อยที่สุดสำหรับแถบที่หกคือสีน้ำตาล (100 ppm/K) ซึ่งหมายความว่าทุกๆ 10 ℃การเปลี่ยนแปลงของอุณหภูมิ ค่าความต้านทานจะเปลี่ยน 0.1%

ABC× D ± E%, F

274×100± 2%, 250 ppm/K=274 Ω± 2%, 250 ppm/K

วงดนตรี:

A: วงที่ 1 – หลักที่ 1 หลัก

B: แบนด์ที่ 2 – หลักที่ 2 หลัก

C: แบนด์ที่ 3 – หลักที่ 3 หลัก

D: 4thband – ตัวคูณ

E: 5thband – ความอดทน

F: 6thband – ค่าสัมประสิทธิ์อุณหภูมิ

สำหรับตัวอย่างนี้ แถบรหัสสีตัวต้านทานสามารถจัดกลุ่มได้เป็น 2 กลุ่มตามช่องว่างระหว่างแถบตัวคูณและแถบความคลาดเคลื่อน วางกลุ่มใหญ่ไว้ทางซ้าย และกลุ่มเล็กอยู่ทางขวา และอ่านตัวต้านทานจากซ้ายไปขวา อีกครั้ง เราตรวจสอบแผนภูมิรหัสสีของตัวต้านทานสำหรับสีแดง ม่วง และเหลือง และแถบที่หนึ่ง ที่สอง และสามให้ตัวเลขที่มีนัยสำคัญเป็น 2,7 และ 4 ตามลำดับ แถบที่สี่เป็นสีดำ โดยมีค่าตัวคูณเท่ากับ 100 ดังนั้น เราจะได้ค่าความต้านทาน 274 × 100= 274Ω แถบพิกัดความเผื่อที่ห้าให้ค่าความคลาดเคลื่อน ±2% แถบที่หกเป็นสีดำและให้ค่าสัมประสิทธิ์อุณหภูมิ 250 ppm/K

ข้อยกเว้นแถบสีตัวต้านทาน

ตัวต้านทาน Zero-Ohm

ตัวต้านทาน Zero-ohm เป็นตัวต้านทานที่แถบสีดำเส้นเดียวรับรู้ได้ง่าย โดยพื้นฐานแล้วมันเป็นสายเชื่อมที่มีฟังก์ชั่นเดียวในการเชื่อมต่อร่องรอยบนแผงวงจรพิมพ์ แต่ทำไมไม่ใช้สายจัมเปอร์ธรรมดาเพื่อจุดประสงค์นั้น?

สาเหตุที่ทำให้พวกมันดูเหมือนตัวต้านทานเพราะส่วนประกอบในแผงวงจรพิมพ์ส่วนใหญ่ถูกวางโดยใช้เครื่องแทรกอัตโนมัติแทนที่จะวางด้วยมือ ผู้ผลิตสามารถใช้เครื่องอัตโนมัติแบบเดียวกันเพื่อวางส่วนประกอบบนแผงวงจรด้วยการดูคล้ายกับตัวต้านทาน ทำให้ไม่จำเป็นต้องใช้เครื่องแยกสำหรับติดตั้งสายจัมเปอร์

นอกจากนี้ยังสามารถถอดตัวต้านทานศูนย์โอห์มได้ง่ายกว่าสายจัมเปอร์ สิ่งนี้ทำให้การเปลี่ยนแปลงการออกแบบทำได้ง่ายหากจำเป็น ตัวต้านทาน Zero-ohm สามารถถอดและเปลี่ยนได้อย่างง่ายดายด้วยส่วนประกอบใหม่
