เครื่องประกอบ SMT ความเร็วสูง
เครื่องประกอบ PCB
สาย SMT อัตโนมัตินี้เหมาะสำหรับการสร้างต้นแบบและขนาดเล็ก-ขนาดกลางด้วยราคาที่ย่อมเยา

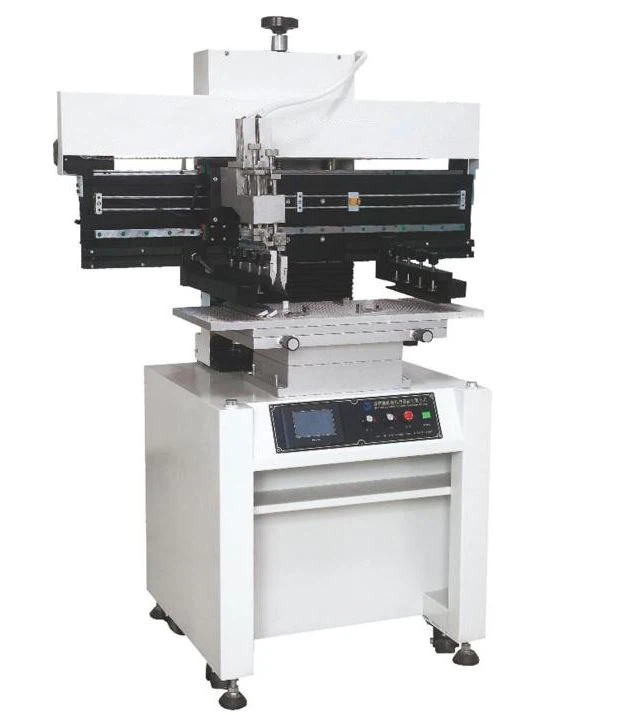

ขั้นตอนที่ 1. กึ่ง-เครื่องพิมพ์ฉลุอัตโนมัติ YS350
แบบอย่าง | YS350 |
ขนาด | 850×720×1650mm |
ขนาดแพลตฟอร์ม | 320×400มม. |
ขนาด PCB | 250×350mm |
ขนาดเทมเพลต | 550×680mm |
ความเร็วในการพิมพ์ | 0~8000 มม./นาที |
ความหนาของ PCB | {{0}}.2~2.0mm |
ช่วงการปรับ PCB | หน้า/ข้าง+10mm |
ความสูงของแพลตฟอร์ม | 180mm |
ความสามารถในการทำซ้ำ | ±0.02mm |
โหมดการวางตำแหน่ง | ด้านนอก/รูอ้างอิง |
พาวเวอร์ซัพพลาย | 220V 50HZ/60HZ |
น้ำหนัก | 300Kg |
ขั้นตอนที่ 2 เลือกและวางเครื่อง NeoDen4
NeoDen4 เป็นเครื่องหยิบและวางที่มีความยืดหยุ่นของส่วนประกอบ ความยืดหยุ่นของ PCB และความยืดหยุ่นในการผลิต ติดตั้งกล้อง CCD คู่ รางอัตโนมัติ อุปกรณ์ป้อนอิเล็กทรอนิกส์อัตโนมัติ และหัวตำแหน่ง 4 ตำแหน่ง ซึ่งสามารถรองรับการติดตั้ง 0201, BGA, QFN
ข้อมูลทางเทคนิค
แบบอย่าง | NeoDen4 |
สไตล์เครื่อง | โครงสำหรับตั้งสิ่งของเดียวมี 4 หัว |
การจัดตำแหน่ง | เวทีวิชั่น |
อัตราการจัดตำแหน่ง | วิสัยทัศน์เมื่อ:5,000คปภ |
ปิดการมองเห็น | 10,000CPH (เหมาะสมที่สุด) |
ความจุตัวป้อน | ตัวป้อนเทป: 48 (ทั้งหมด 8 มม.) |
เครื่องป้อนแบบสั่นสะเทือน: 5 | |
ถาดป้อน: 45 | |
ช่วงส่วนประกอบ | ขนาดที่เล็กที่สุด: 0201 |
ขนาดที่ใหญ่ที่สุด | 32x32 มม. (ระยะพิทช์ 0.5 มม.) |
ความสูงสูงสุด | 5mm |
การหมุน | ±180 องศา |
ความแม่นยำของตำแหน่ง | ±0.02mm |
X-ความสามารถในการทำซ้ำได้ | ±0.02mm |
ขนาดกระดาน | ขีดสุด:310 x 1,500 มม. |
ขั้นต่ำ:350 x 400 มม. (ตัวเลือก) | |
| 140 x1,500mm (ตัวเลือก) | |
การควบคุมหลัก | GUI |
แหล่งจ่ายกระแสไฟฟ้า | 110V/220V |
พลัง | 180W |
ขนาดภายนอก (มม.) | ขนาดเครื่อง:870(L)x680(W)x480(H) |
ขนาดบรรจุ | 940(L)x740(W)x600(H) |
น้ำหนัก | น้ำหนักสุทธิ:60กก. |
น้ำหนักรวม:80kgs |
รายการอุปกรณ์เสริมมาตรฐาน
1) เลือกและวางเครื่อง NeoDen4: 1
2) จำนวนหัวฉีด: 6
3) 8G แฟลชไดรฟ์: 1
4) สายไฟ (5M): 1
5) หลักสูตรการฝึกอบรมวิดีโอ: 1
6) เทปกาวสองหน้า: 2
7) ชุดประแจอัลเลน:5
8) กล่องเครื่องมือ:1
9) ที่วางรอก: 1
10) เครื่องป้อนแบบสั่นสะเทือน:1
11) ชิ้นส่วนราง:4
12) คู่มือผู้ใช้:1
ขั้นตอนที่ 3 สายพานลำเลียง SMT J08
แบบอย่าง | J08 |
ความยาวสายพานลำเลียง | 0.8m |
พาวเวอร์ซัพพลาย | 220V |
ขนาดบรรจุ | 870x720x240mm |
น้ำหนักรวม | 49กก. |
ขั้นตอนที่ 4. Reflow เตาอบ T-5L
แบบอย่าง | T-5L |
ความสูงสูงสุดของส่วนประกอบ | 55mm |
ส่วนประกอบ ความสูงมาตรฐาน | 20mm |
ความกว้างของสายพานลำเลียง | 300mm |
โซนทำความร้อน | 5 |
พลังสูงสุด | 7000W |
ขนาดบรรจุ | 1900x700x1280mm |
น้ำหนักรวม | 220kg |
การรับประกัน
ระยะเวลาการรับประกันคือ 2 ปีสำหรับ NeoDen4 และ 1 ปีสำหรับเครื่องจักรอื่นๆ นับจากเวลาที่ซื้อและการสนับสนุนบริการตลอดชีวิตตลอดจน-การจัดหาราคาโรงงานระยะยาว
NeoDen จะให้ Q/A ออนไลน์และการสนับสนุนการแก้ไขปัญหาและบริการคำแนะนำทางเทคนิค
การชำระเงินและการจัดส่ง
1) วิธีการชำระเงิน: PayPal, West Union, Credit Card ฯลฯ
2) วิธีการจัดส่งเริ่มต้นคือผ่าน TNT (ประตูสู่ประตู) เว้นแต่จะมีข้อกำหนดเฉพาะจากลูกค้า
3) เวลาจัดส่ง: 3-7 วันทำการ
เกี่ยวกับเรา
1. NeoDen เป็นนักออกแบบมืออาชีพและผู้ผลิตเครื่องรับและวางเดสก์ท็อปพร้อมสิทธิบัตร 30 รายการและใบรับรอง CE
2. รวม 10 หน่วยงานในญี่ปุ่น อินเดีย เนเธอร์แลนด์ เกาหลีใต้ อิหร่าน ตุรกี บราซิล และชิลี ซึ่งช่วยให้บริการโดยตรงและการสื่อสารที่ดีขึ้นในพื้นที่ท้องถิ่น
3. ทีมบริการหลังการขาย-ประกอบด้วยวิศวกรมืออาชีพ 14 คน ซึ่งช่วยตอบคำถามและข้อซักถามของลูกค้าภายใน 8 ชั่วโมง ให้บริการโซลูชั่นอย่างมืออาชีพภายใน 24 ชั่วโมงทั้งวันทำการและวันหยุด
4. NeoDen ใช้บรรจุภัณฑ์ส่งออกมาตรฐาน ซึ่งเป็นลังไม้รีไซเคิล ไม่เพียงแต่ปลอดภัยในการขนส่ง แต่ยังดีกว่าในการปกป้องสิ่งแวดล้อม
คุณภาพ
นับตั้งแต่เปิดตัว TM220A รุ่นที่ 1 ไปจนถึง NeoDen4 รุ่นที่ 4 เครื่องจักรของเราได้รับเสียงปรบมือจากลูกค้าทั่วโลกมากมาย ต่อไปนี้เป็นข้อเสนอแนะและการจัดวางวิดีโอบางส่วนเพื่อเป็นข้อมูลอ้างอิง
1.0603, SOT23, MSOP20:https://www.youtube.com/watch?v=Vdg1c-LzkRk
2.NeoDen4 สร้าง SOM100:https://youtu.be/6-JrNvjJYMw
นอกจากนี้ NeoDen ได้เป็นเจ้าของใบรับรอง TUV NORD CE ตั้งแต่ปี 2015 แนบเอกสารสำหรับการอ้างอิงของคุณ
ต้นทุน-มีประสิทธิภาพ
เครื่อง NeoDen PnP ได้รับการสนับสนุนอย่างกว้างขวางเนื่องจากมีความแม่นยำสูง ประสิทธิภาพการทำงานที่เสถียร คุณภาพที่เชื่อถือได้ด้วยราคาที่ย่อมเยา
จากการสร้างต้นแบบสู่การผลิต
ผลิตภัณฑ์ NeoDen ได้รับการออกแบบมาโดยเฉพาะสำหรับผู้ผลิตบ้าน เริ่มต้น-เจ้าของ นักวิจัยในห้องปฏิบัติการ หรือวิศวกรอิเล็กทรอนิกส์ที่ต้องการสร้างต้นแบบหรือ-การผลิตขนาดกลาง
ช่วงส่วนประกอบ: 0201, 0402, SOT, SOP, TQFP, BGA, QFN เป็นต้น
ใช้งานง่าย
ด้วย-ในพีซี คุณเพียงต้องมีจอภาพและแป้นพิมพ์เพื่อแสดงและควบคุมเครื่อง
A. สร้างไฟล์พิกัดจากซอฟต์แวร์ออกแบบ PCB (AD, Eagle, KiCad, Upverter เป็นต้น)
B. หากคุณไม่มีเลย์เอาต์ PCB คุณสามารถตั้งโปรแกรมไฟล์ทำงานได้อย่างง่ายดายโดยใช้ระบบวิชันซิสเต็ม
การสนับสนุนอย่างมืออาชีพและมีประสิทธิภาพ
NeoDen มีทีมขายมืออาชีพและมีประสบการณ์-หลัง-เมื่อเกิดปัญหาขึ้น วิศวกรของเราจะพยายามอย่างดีที่สุดเพื่อแก้ปัญหาผ่านอีเมล/skype/โทรในเวลาสั้นๆ ไม่ว่าจะเป็นวันทำการหรือวันหยุด
