แผ่นยกบนข้อบกพร่องการบัดกรีแผงวงจรพิมพ์

แผ่นยกที่ไม่ค่อยเห็นบนชุบผ่านรูกระดาน แต่สามารถเกิดขึ้นได้บนแผงด้านเดียวระหว่างการประกอบ ตัวอย่างในรูปที่ 1 เกิดขึ้นโดยตรงหลังจากการบัดกรีด้วยคลื่นเมื่อมีการจัดการชุดประกอบ การยึดเกาะของฟอยล์ทองแดงจะลดลงเนื่องจากพื้นผิวร้อนขึ้นโดยตรงหลังจากการบัดกรีการยึดเกาะของทองแดงจะต่ำ การเคลื่อนย้ายหรือการบังคับใด ๆ ที่ใช้กับส่วนประกอบสามารถทำให้แผ่นอิเล็กโทรดยกขึ้น ต้องใช้ความระมัดระวังเมื่อยกแผงวงจรออกจากสายพานหรือพาเลทเนื่องจากอุปกรณ์ขนาดใหญ่มักถูกใช้งานโดยผู้ปฏิบัติงานเป็นตัวจัดการ

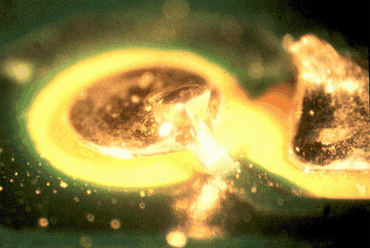

รูปที่ 1:แผ่นยกที่เกิดขึ้นนี้เกิดขึ้นระหว่างการจัดการทันทีหลังจากการบัดกรีด้วยคลื่น
