ตัวต้านทานแบบฟอยล์โลหะ
ตัวต้านทานแบบฟอยล์โลหะทำจากฟอยล์โลหะที่ค่อนข้างหนา (ไม่กี่ไมครอนหรือมากกว่านั้น) ติดอยู่กับพื้นผิวที่เป็นฉนวน ในขณะที่เขียนบทความนี้ เทคโนโลยีเหล่านี้เป็นตัวเลือกเมื่อต้องการความแม่นยำและความเสถียร โดยมีค่าความคลาดเคลื่อนต่ำถึง ±0.005 เปอร์เซ็นต์ และค่าสัมประสิทธิ์อุณหภูมิต่ำกว่า 1 PPM/ องศา ตัวต้านทานอื่นๆ มีอัตราการสิ้นเปลืองพลังงานไม่กี่หรือสิบวัตต์ในขณะที่ยังคงรักษาความเสถียรที่ดีเยี่ยมเมื่อเวลาผ่านไปและอุณหภูมิ ตัวต้านทานดังกล่าวเหมาะอย่างยิ่งสำหรับมาตรวิทยาที่เกี่ยวข้องกับการค้าและการใช้งานอื่นๆ ที่การรักษาความแม่นยำภายใต้เงื่อนไขต่างๆ เป็นสิ่งสำคัญมาก
ตัวต้านทานโลหะออกไซด์
ตัวต้านทานโลหะออกไซด์คือตัวต้านทานชนิดฟิล์มบาง ซึ่งส่วนประกอบตัวต้านทานเกิดจากออกไซด์ของโลหะบางชนิดแทนที่จะเป็นโลหะ โดยพื้นฐานแล้ว ออกไซด์ของโลหะเป็นผลิตภัณฑ์ที่เหลือจากการเผาไหม้ของโลหะหลักในออกซิเจนอีกครั้ง และตามที่คาดไว้ วัสดุเหล่านี้ค่อนข้างทนทานต่ออุณหภูมิสูง เนื่องจากเป็นการยากที่จะจุดประกายบางสิ่งที่เผาไหม้อย่างสมบูรณ์ ...... ข้อได้เปรียบหลักของตัวต้านทานโลหะออกไซด์มาจากคุณสมบัตินี้ มีอุณหภูมิการทำงานสูงสุดที่สูงกว่าและมีลักษณะการจัดการโหลดพัลส์ที่ดีกว่าตัวต้านทานแบบฟิล์มคาร์บอนและโลหะทั่วไป และมีลักษณะการจัดการโหลดพัลส์ที่ดีกว่า ค่าความคลาดเคลื่อนเริ่มต้นเทียบได้กับที่พบในผลิตภัณฑ์ฟิล์มคาร์บอน และผลิตภัณฑ์ออกไซด์มีค่าสัมประสิทธิ์อุณหภูมิต่ำกว่า ผลิตภัณฑ์ฟิล์มโลหะมีการปรับปรุงทั้งสองด้านเมื่อเทียบกับผลิตภัณฑ์ออกไซด์ ตัวต้านทานแบบฟิล์มออกไซด์คาดว่าจะให้ลักษณะเสียงที่ดีกว่าตัวต้านทานแบบคาร์บอน แม้ว่าจะไม่ดีเท่าตัวต้านทานแบบฟิล์มโลหะก็ตาม พบมากที่สุดในบรรจุภัณฑ์ที่มีรูทะลุพิกัดที่ 1 - 5 วัตต์ เทคโนโลยีฟิล์มออกไซด์มักจะใช้เพื่อสร้างค่าความต้านทานที่สูงมากในช่วง 10 MΩ และสูงกว่า แม้ว่าผลิตภัณฑ์ทั้งหมดจะมีตั้งแต่ระดับน้อยกว่า 1 โอห์มไปจนถึง มีค่าความต้านทานที่สูงขึ้น
ตัวต้านทานแบบฟิล์มหนา
ตัวต้านทานแบบฟิล์มหนาซึ่งส่วนประกอบตัวต้านทานถูกสะสมไว้บนพื้นผิวโดยวิธีการที่คล้ายกับการพิมพ์สกรีน กระบวนการนี้มีค่าใช้จ่ายน้อยกว่าการเคลือบฟิล์มบาง และส่วนประกอบมักมีความหนาหลายสิบถึงหลายร้อยไมครอน แม้ว่าความหนาของส่วนประกอบจริงอาจซ้อนทับกันระหว่างผลิตภัณฑ์ฟิล์ม "บาง" และ "หนา" แต่วิธีการสะสมเป็นปัจจัยสร้างความแตกต่าง
วัสดุแปะที่ใช้สำหรับองค์ประกอบในตัวต้านทานแบบฟิล์มหนามีส่วนผสมของวัสดุตัวต้านทานที่แบ่งละเอียดและวัสดุที่มีคุณสมบัติเป็นฉนวนไฟฟ้ามากกว่า ซึ่งถูกอบและบ่มให้เป็นสารคล้ายแก้วที่มีโครงสร้างจุลภาคแบบร่างแหนำไฟฟ้าคล้ายกับของ ตัวต้านทานคาร์ไบด์ ความแตกต่างของวัสดุและการใช้กระบวนการฟิวชันแบบร้อนแทนสารยึดเกาะอินทรีย์ทำให้ได้องค์ประกอบตัวต้านทานซึ่งมีความต้านทานน้อยกว่าตัวต้านทานคาร์ไบด์อย่างมีนัยสำคัญและมีความเสถียรมากกว่าในค่าพารามิเตอร์ แต่ก็ยังค่อนข้างมีเสียงดังและไวต่ออุณหภูมิเมื่อเทียบกับองค์ประกอบตัวต้านทานอื่นๆ จำนวนมาก อย่างไรก็ตาม มวลรวมขององค์ประกอบตัวต้านทานมีแนวโน้มที่จะน้อยกว่าตัวต้านทานแบบคาร์ไบด์มาก ดังนั้นตัวต้านทานแบบฟิล์มหนาจึงมีโอกาสที่จะไวต่อ ESD และความเสียหายจากสภาวะชั่วคราวที่คล้ายคลึงกัน แม้ว่าพวกมันจะสามารถให้อุณหภูมิในการทำงานสูงสุดที่สูงกว่ามากก็ตาม มากกว่าตัวต้านทานแบบคาร์ไบด์ วิธีการตัดแต่งที่ใช้เพื่อให้ได้ค่าสุดท้ายและสูตรเฉพาะขององค์ประกอบฟิล์มหนาที่ใช้มีผลกระทบอย่างมากต่อความทนทานของตัวต้านทานปลายสาย ซึ่งโดยปกติแล้วจะมีความแข็งแรงน้อยกว่าตัวต้านทานแบบฟิล์มบางเล็กน้อย ตัวต้านทานแบบฟิล์มหนา ซึ่งส่วนใหญ่อยู่ในรูปแบบยึดกับพื้นผิว ปัจจุบันเป็นตัวต้านทานสำหรับวัตถุประสงค์ทั่วไป และเหมาะสำหรับการใช้งานที่ต้องการต้นทุนที่ต่ำกว่า (เมื่อเทียบกับตัวต้านทานแบบฟิล์มบาง) โดยเพิ่มเสียงรบกวนน้อยลงและต้องการความเสถียร การใช้งานดังกล่าวอาจรวมถึง ตัวอย่างเช่น ตัวต้านทานบัลลาสต์สำหรับไฟ LED แสดงสถานะขนาดเล็กหรือตัวต้านทานแบบดึงขึ้นสำหรับสัญญาณลอจิก

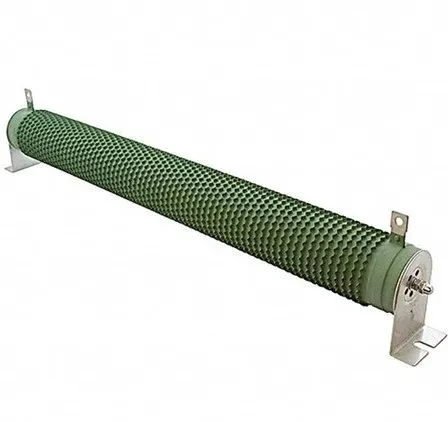

ตัวต้านทานแบบลวดพัน
ตัวต้านทานแบบลวดพันถูกสร้างขึ้นในลักษณะแบบพันลวดและส่วนใหญ่มีจำหน่ายในรูปแบบรูทะลุและโครงยึด มีลักษณะเฉพาะคือเสียงรบกวนจากกระแสไฟต่ำ ความทนทานต่อการโอเวอร์โหลดในระยะสั้นที่ดี และมักมีการเหนี่ยวนำปรสิตที่สำคัญมาก ซึ่งในผลิตภัณฑ์บางอย่างสามารถบรรเทาได้โดยใช้โครงแบบลวดพันที่แนบสนิท ค่าความคลาดเคลื่อนและค่าสัมประสิทธิ์อุณหภูมิแตกต่างกันไปในแต่ละผลิตภัณฑ์ ความแม่นยำในการออกแบบที่น้อยกว่า 0.1 เปอร์เซ็นต์และค่าสัมประสิทธิ์อุณหภูมิไม่กี่สิบ PPM/ องศาสามารถทำได้ แม้ว่าในขณะที่เขียนบทความนี้ มีการระบุผลิตภัณฑ์ที่มีอยู่หลายรายการโดยมีค่าความคลาดเคลื่อนที่ใกล้เคียงกับ 1 เปอร์เซ็นต์และ 200 PPM / ปริญญาหรือน้อยกว่า.
สรุป
ตัวต้านทานเป็นส่วนประกอบจำนวนมากที่ใช้ในวงจรอิเล็กทรอนิกส์ และเราเลือกตัวต้านทานที่เหมาะสมเพื่อเพิ่มประสิทธิภาพการควบคุมและเสถียรภาพของกระแสและแรงดันในวงจรตามข้อกำหนดของวงจร ทำให้การออกแบบได้ผลลัพธ์ที่ถูกต้องและเชื่อถือได้มากขึ้นในการใช้งาน .
