1. ผู้ติดตามแรงดันไฟฟ้า
ตัวติดตามแรงดันไฟฟ้า (หรือที่เรียกว่าบัฟเฟอร์) จะไม่ขยายหรือสลับสัญญาณอินพุต แต่ให้การแยกระหว่างสองวงจร อิมพีแดนซ์อินพุตสูงและอิมพีแดนซ์เอาต์พุตต่ำ หลีกเลี่ยงเอฟเฟกต์การโหลดใดๆ ภายในวงจร เมื่อเอาต์พุตเชื่อมต่อโดยตรงกับอินพุตตัวใดตัวหนึ่ง อัตราขยายรวมของบัฟเฟอร์จะเป็นบวก 1 และ Vout=Vin
2. อินเวอร์เตอร์เครื่องขยายเสียง
อินเวอร์เตอร์หรือที่เรียกว่าบัฟเฟอร์กลับด้านเป็นสิ่งที่ตรงกันข้ามกับตัวติดตามแรงดันไฟฟ้าก่อนหน้า หากตัวต้านทานสองตัวเท่ากัน อินเวอร์เตอร์จะไม่ขยายสัญญาณ แต่จะกลับสัญญาณอินพุต อิมพีแดนซ์อินพุตเท่ากับ R และอัตราขยายคือ -1 ทำให้ Vout=-Vin
3. เครื่องขยายเสียงในเฟส
แอมพลิฟายเออร์ในเฟสไม่สลับสัญญาณอินพุตหรือสร้างสัญญาณกลับด้าน แต่ขยายสัญญาณที่อัตราส่วน (RA บวก RB)/RB หรือโดยปกติจะเป็น 1 บวก (RA/RB) สัญญาณอินพุตเชื่อมต่อกับอินพุตในเฟส ( บวก )
4. การสลับเครื่องขยายเสียง
แอมพลิฟายเออร์กลับด้านจะกลับและขยายสัญญาณอินพุตพร้อมกันในอัตราส่วน -RA/RB อัตราขยายของแอมพลิฟายเออร์ถูกควบคุมโดยการป้อนกลับเชิงลบโดยใช้ตัวต้านทานป้อนกลับ RA และสัญญาณอินพุตจะถูกส่งไปยังอินพุตที่กลับด้าน (-)
5. เครื่องขยายเสียงแบบบริดจ์
วงจรอินเวอร์ตติ้งและอินเฟสแอมพลิฟายเออร์ข้างต้นสามารถเชื่อมต่อเข้าด้วยกันเพื่อสร้างการกำหนดค่าบริดจ์แอมพลิฟายเออร์ สัญญาณอินพุตใช้ร่วมกันระหว่างสอง op-amps และสัญญาณแรงดันเอาต์พุตเชื่อมต่อผ่านตัวต้านทานโหลด RL ซึ่งลอยอยู่ระหว่างเอาต์พุตทั้งสอง
หากขนาดของออปแอมป์ทั้งสองเกน A1 และ A2 เท่ากัน สัญญาณเอาท์พุตจะเพิ่มเป็นสองเท่า เนื่องจากเป็นการรวมเกนของแอมพลิฟายเออร์สองตัวที่แยกจากกันได้อย่างมีประสิทธิภาพ
6. ตัวเพิ่มแรงดันไฟฟ้า
ตัวบวกหรือที่รู้จักในชื่อแอมพลิฟายเออร์แบบรวมสร้างแรงดันเอาต์พุตแบบกลับด้านตามสัดส่วนของผลรวมของแรงดันอินพุต V1 และ v2 สามารถสรุปเพิ่มเติมได้ ถ้าค่าของตัวต้านทานอินพุตเท่ากัน (R1=R2=R) แรงดันเอาต์พุตทั้งหมดจะเป็นค่าที่กำหนดและอัตราขยายเป็นบวก 1 หากตัวต้านทานอินพุตไม่เท่ากัน เอาต์พุต แรงดันไฟฟ้าเป็นผลรวมถ่วงน้ำหนักและกลายเป็น: Vout=- (V1 (RA / R1) บวก V2 (RA / R2) บวก เป็นต้น)
7. ตัวลบแรงดัน
ตัวลบหรือที่เรียกว่าดิฟเฟอเรนเชียลแอมพลิฟายเออร์ใช้อินพุทอินเวอร์ตติงและอินเฟสเพื่อสร้างสัญญาณเอาท์พุตที่เป็นค่าความแตกต่างระหว่างแรงดันอินพุต V1 และ V2 สองแรงดัน จึงทำให้สัญญาณหนึ่งถูกลบออกจากอีกสัญญาณหนึ่ง สามารถเพิ่มอินพุตเพิ่มเติมเพื่อลบออกได้หากต้องการ
ถ้าความต้านทานเท่ากัน (R=R3 และ RA=R4) แรงดันเอาต์พุตจะเป็นค่าที่กำหนดและอัตราขยายของแรงดันเป็นบวก 1 หากความต้านทานอินพุตไม่เท่ากัน วงจรจะขยายเป็น สร้างเอาต์พุตเชิงลบเมื่อผลต่าง V1 สูงกว่า V2 และเอาต์พุตบวกเมื่อ V1 ต่ำกว่า V2

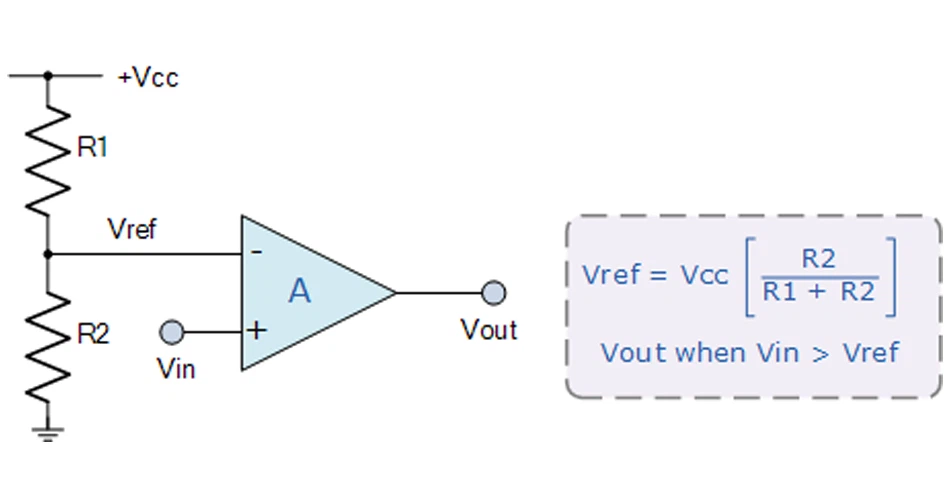

8. เครื่องเปรียบเทียบแรงดันไฟฟ้า
Comparators have many uses, but the most common is to compare the input voltage with a reference voltage and switch the output if the input voltage is higher than the reference voltage. If the input voltage is higher than the positive reference voltage Vin>Vref กำหนดโดยตัวแบ่งแรงดัน เอาต์พุตจะเปลี่ยนสถานะ เมื่อแรงดันอินพุตลดลงต่ำกว่าแรงดันอ้างอิงและ Vin ที่ตั้งไว้ล่วงหน้า
