บัฟเฟอร์ PCB
■ สามารถระบุ NG ที่ไม่ดี ตกลง ไม่มีสถานะบอร์ด 3
■ จำนวนกระดานจัดเก็บข้อมูล: 20 ชิ้น
NeoDen SMT Buffer เป็นระบบสายพานลำเลียงอัตโนมัติที่ออกแบบมาเพื่อจัดเก็บและจัดการ PCB ชั่วคราวระหว่างขั้นตอนการผลิต SMT ต่างๆ ด้วยการดูดซับความเร็วที่แปรผันระหว่างเครื่องจักร จะช่วยรักษาการไหลของวัสดุที่ราบรื่น ป้องกันการติดขัด และจัดเตรียมการจัดเตรียมชั่วคราวสำหรับการทำความเย็นหลังการรีโฟลว์และการเพิ่มประสิทธิภาพการผลิต
ระบบรองรับ FIFO (First-In-First-Out), LIFO (Last-In-First-Out), การเรียงลำดับ NG/OK และโหมดส่งผ่าน- ทำให้เหมาะสำหรับสายการผลิต SMT ที่หลากหลาย
ส่งคำถาม
Product Details ofบัฟเฟอร์ PCB

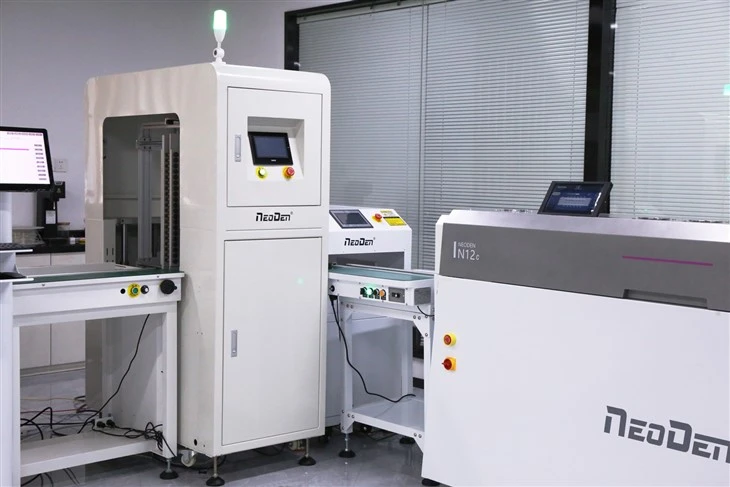

เหตุใดจึงต้องใช้สายพานลำเลียงบัฟเฟอร์ SMT
ความแตกต่างของรอบเวลาของเครื่องจักรมักทำให้เกิดปัญหาคอขวดในสายการประกอบ SMT สายพานลำเลียงบัฟเฟอร์ทำหน้าที่เป็นสถานีจัดเก็บชั่วคราวระหว่างกระบวนการ ช่วยให้อุปกรณ์ต้นน้ำและปลายน้ำทำงานได้อย่างมีประสิทธิภาพมากขึ้น
การใช้งานทั่วไป ได้แก่:
- การปรับสมดุลระหว่างเครื่องจักรที่มีความเร็วในการประมวลผลต่างกัน
- การระบายความร้อนหลัง-การรีโฟลว์และการพักบอร์ดชั่วคราว
- การเพิ่มประสิทธิภาพการผลิตในระหว่างการหยุดชั่วคราวหรือการชะลอตัวของดาวน์สตรีม
- การจัดการการผลิต FIFO และ LIFO ที่ยืดหยุ่น
- บอร์ด OK/NG เรียงลำดับตาม SPI หรือ AOI อินการเจาะ
ข้อมูลจำเพาะ
| ระบบควบคุม | บมจ. + หน้าจอสัมผัส | ขนาด | 500 × 1160 × 1700 มม |
| ขนาดพีซีบี | 50 × 50 มม. – 450 × 330 มม | ความหนาของพีซีบี | 0.6 – 3.0 มม |
| รอบเวลา | ประมาณ 8 วิ | พาวเวอร์ซัพพลาย | 110V / 220V, 50/60 เฮิรตซ์ |

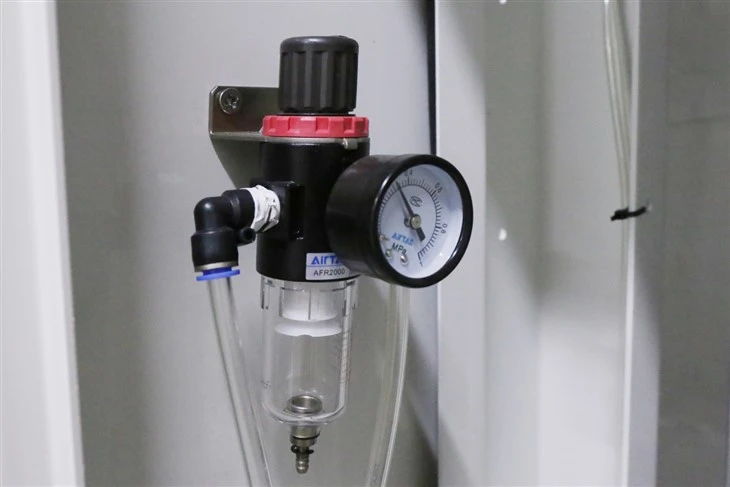

| จำนวนบอร์ดจัดเก็บข้อมูล | 20 ชิ้น | ความกดอากาศ | 0.4–0.6 เมกะปาสคาล |
| ปริมาณการใช้อากาศ | สูงสุด. 10 ลิตร/นาที | ความสูงของสายพานลำเลียง | 900 ± 30 มม |
| ทิศทางสายพานลำเลียง | L-R หรือ R-L (ไม่บังคับ) | ขว้าง | 10, 20, 30, 40 มม |
| น้ำหนักรวม | 200 กก | ขนาดบรรจุ | 700 × 1360 × 1900 มม |
คุณสมบัติที่สำคัญของบัฟเฟอร์ NeoDen SMT

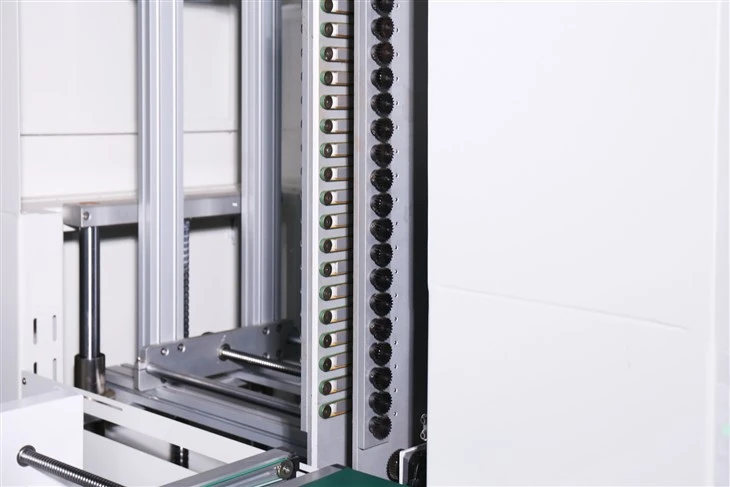

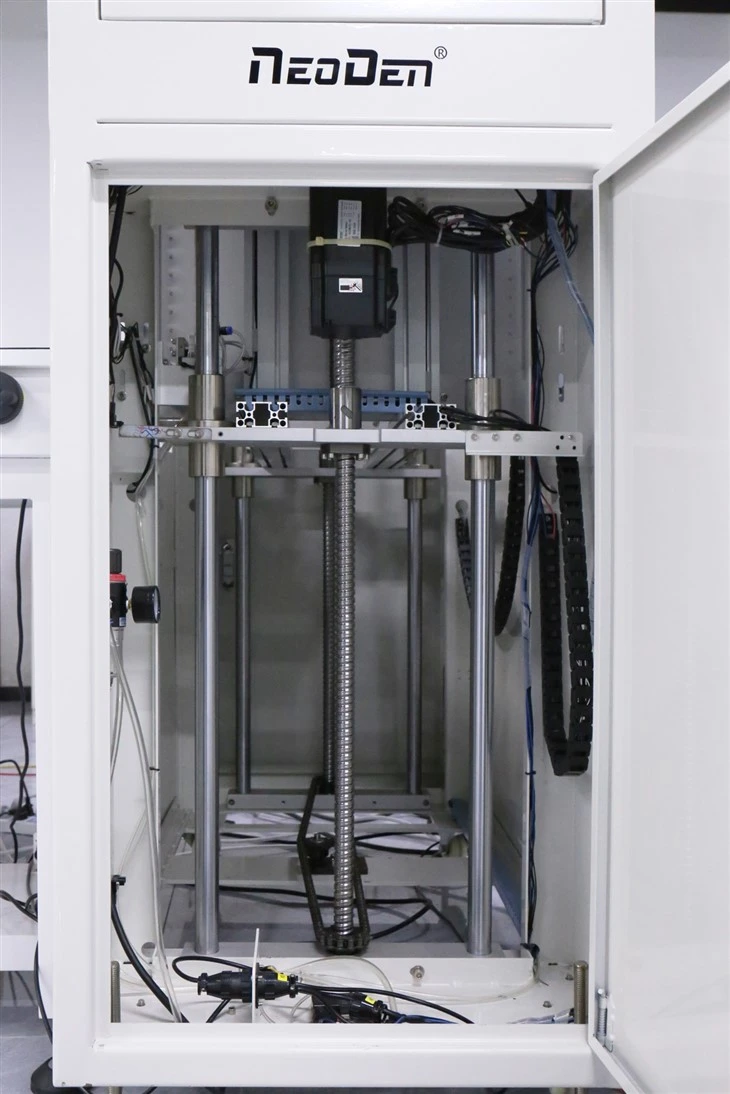

1. โครงสร้างการยกระดับบอลสกรูคู่
NeoDen Buffer ใช้โครงสร้างบอลสกรูคู่สำหรับการเคลื่อนที่ในแนวตั้ง การออกแบบนี้ให้การทำงานที่เพิ่มขึ้นและลดลงอย่างมีเสถียรภาพ ในขณะเดียวกันก็ช่วยให้สามารถจัดเก็บ PCB อัตโนมัติและถ่ายโอนระหว่างระดับต่างๆ

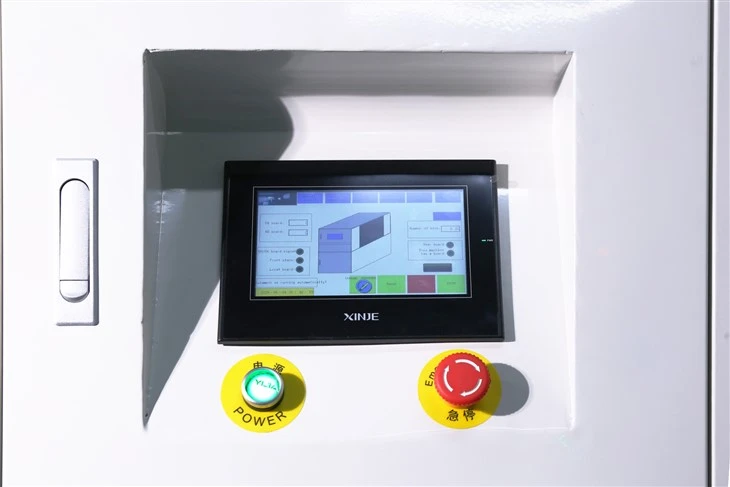

2. PLC + ระบบควบคุมหน้าจอสัมผัส
NeoDen SMT Buffer ใช้ PLC และระบบควบคุมหน้าจอสัมผัสเพื่อการใช้งานง่ายและการตั้งค่าพารามิเตอร์ที่สะดวก ช่วยให้ผู้ปฏิบัติงานสามารถจัดการอุปกรณ์ได้อย่างมีประสิทธิภาพ
3. โหมดการทำงานหลายโหมด
เครื่องจักรหนึ่งเครื่องรวมโหมดขั้นตอนการผลิตหลายแบบไว้ด้วยกัน:
- FIFO (เข้าก่อน-เข้า-ก่อน-ออก)
- LIFO (สุดท้าย-เข้า-ก่อน-ออก)
- โหมดส่งผ่าน-
- โหมดการเรียงลำดับ NG/OK
ฟังก์ชันเหล่านี้ให้ความยืดหยุ่นที่มากขึ้นสำหรับข้อกำหนดการผลิตและการจัดการกระบวนการที่แตกต่างกัน
4. NG, OK และ No- การระบุสถานะของคณะกรรมการ
ระบบสามารถระบุสถานะการทำงานได้สามสถานะ:
- บอร์ดเอ็นจี
- โอเค บอร์ด
- ไม่มีกระดาน
เมื่อเชื่อมต่อกับอุปกรณ์ตรวจสอบ เช่น ระบบ SPI หรือ AOI บัฟเฟอร์สามารถรองรับการจัดการและการเรียงลำดับการไหลของบอร์ดอัตโนมัติ
5. ความเข้ากันได้ของอินเทอร์เฟซ SMEMA มาตรฐาน
NeoDen Buffer เข้ากันได้กับมาตรฐานอินเทอร์เฟซ SMEMA ช่วยให้สามารถใช้งานร่วมกับอุปกรณ์ SMT ต้นน้ำและปลายน้ำสำหรับสายการผลิตอัตโนมัติ
หากคุณต้องการโปรดติดต่อเราเพื่อขอข้อมูลเพิ่มเติม

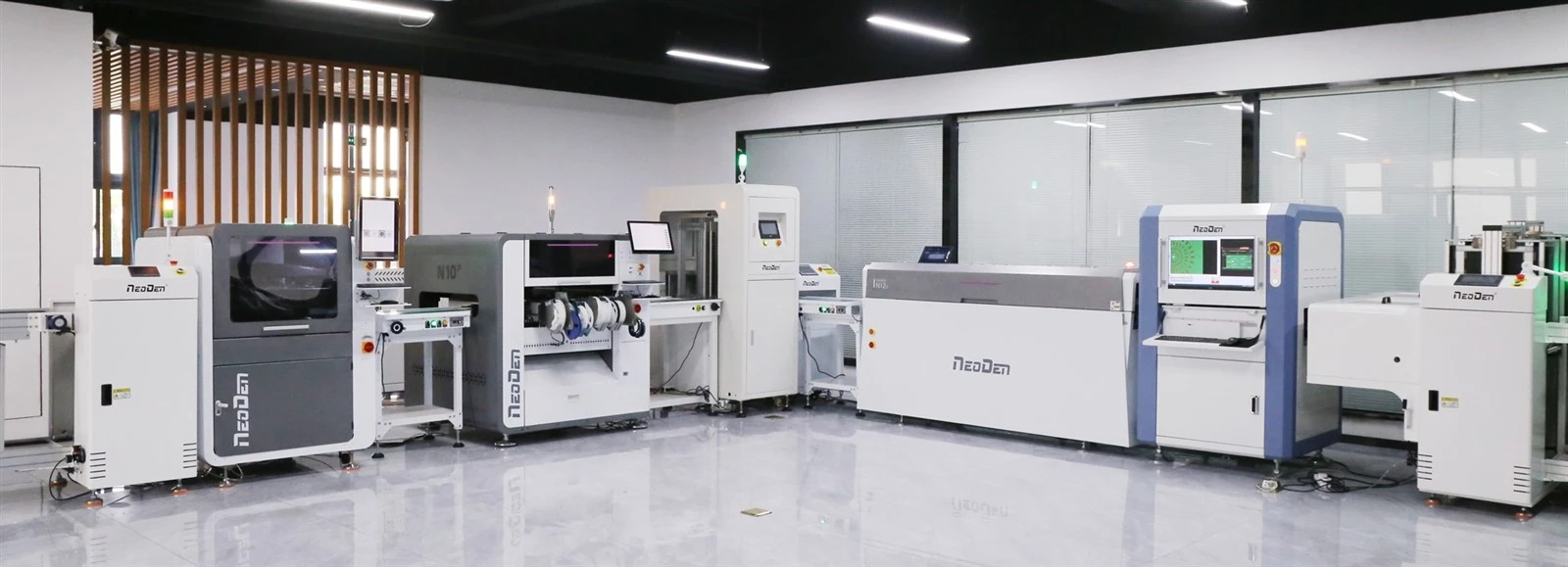

จัดหาสายการผลิตประกอบ SMT แบบครบวงจร-ที่เดียว
เกี่ยวกับ นีโอเดน
โรงงาน
การรับรอง
นิทรรศการ
หากคุณต้องการโปรดติดต่อเราเพื่อขอข้อมูลเพิ่มเติม
คำถามที่พบบ่อย
ไตรมาสที่ 1 บัฟเฟอร์สามารถทำงานร่วมกับเครื่องตรวจสอบ SPI และ AOI ได้หรือไม่
ก. ใช่. บัฟเฟอร์สามารถรองรับการเรียงลำดับบอร์ดหลังจากเครื่องตรวจสอบ เช่น SPI และ AOI
สามารถระบุสถานะได้สามสถานะ: บอร์ด NG, บอร์ด OK และไม่มีบอร์ด
ไตรมาสที่ 2 เครื่องเก็บได้กี่บอร์ดครับ?
A. NeoDen SMT Buffer สามารถจัดเก็บ PCB ได้มากถึง 20 PCB ทำให้เหมาะสำหรับการบัฟเฟอร์ชั่วคราวและหลัง-แอปพลิเคชันการทำความเย็นแบบรีโฟลว์
ไตรมาสที่ 3 รองรับ PCB ขนาดใดบ้าง?
A. เครื่องรองรับขนาด PCB ตั้งแต่ 50 × 50 มม. ถึง 450 × 330 มม. โดยมีความหนาของ PCB ตั้งแต่ 0.6 มม. ถึง 3.0 มม.
ไตรมาสที่ 4 เครื่องใช้ระบบควบคุมอะไร?
A. NeoDen SMT Buffer ใช้ระบบควบคุมหน้าจอสัมผัส PLC + ให้การทำงานที่ง่ายและการกำหนดค่าพารามิเตอร์ที่ง่ายดาย
