เครื่องติดพื้นผิว NeoDen N10P
■ อัตราตำแหน่งสูงถึง 20,000CPH
■ ความแม่นยำของตำแหน่ง 0.01 มม
■ ความจุตัวป้อนของตัวป้อนเทป 8 มม. 80 ชิ้น
NeoDen N10P เป็นเครื่องคัดแยกและวางความเร็วสูง-ประสิทธิภาพสูง ออกแบบมาเพื่อเพิ่มความเร็วในการผลิต SMT และผลผลิตด้วยการกำหนดค่าที่ทรงพลังและระบบอัตโนมัติในระดับสูง-
มุมมองอัจฉริยะ: มีการกำหนดค่ากล้องที่ครอบคลุมของกล้อง Dual Mark + กล้องบินด้านหน้า + กล้อง IC รองรับช่วงส่วนประกอบที่กว้าง ตั้งแต่ 0201 ถึง 40 มม.×40 มม. (ความสูงสูงสุด 16 มม.)
ระบบอัตโนมัติและความเข้ากันได้สูง: มีฟังก์ชันเปลี่ยนหัวฉีดอัตโนมัติมาตรฐานพร้อมตำแหน่งหัวฉีด 39 ตำแหน่งเพื่อเพิ่มความเร็วและความยืดหยุ่น
ส่งคำถาม
Product Details ofเครื่องติดพื้นผิว NeoDen N10P
การแนะนำเครื่องหยิบและวาง NeoDen n10P
NeoDen N10P เป็นเครื่องหยิบและวางประสิทธิภาพสูง- ใช้งานง่าย-- และมีความเสถียรโดยอิงจาก NeoDen10 ดั้งเดิม หัวจัดวางมีหัวฉีดอิสระ 8 หัว ซึ่งสามารถจัดวางด้วยความเร็วสูง-ด้วยการหยิบพร้อมกัน และความเร็วสูงสุดในการจัดวางสามารถถึง 20,000CPH มีอุปกรณ์เปลี่ยนหัวฉีดอัตโนมัติ 39 รู ในขณะเดียวกันก็สามารถติดตั้งความจุตัวป้อนขนาดใหญ่ได้ถึงตัวป้อนเทปสูงสุด 80 ตัว ใช้เซอร์โวไดรฟ์ที่นำเข้าพร้อมการกำหนดค่าสกรูเจียรเพื่อให้มั่นใจในความเสถียรของตำแหน่งและความแม่นยำของตำแหน่งซ้ำอย่างมาก
เป็นเครื่องจัดตำแหน่งที่คุ้มราคา-ที่คุณวางใจได้
เหตุใดจึงเลือกเครื่องหยิบและวางแบบยึดพื้นผิว NeoDen N10P
【ก้าวกระโดดอย่างมีประสิทธิภาพ】หัวยึด 8 หัวและระบบควบคุมวงปิด-เต็มรูปแบบ ความเร็วสูงสุดถึง 20,000CPH
【ความแม่นยำที่เหนือกว่า】ความแม่นยำในการวางตำแหน่งสูงถึง ±0.01 มม. มาพร้อมกับกล้อง Dual Mark, กล้องบินด้านหน้า และกล้อง IC โดยเฉพาะกล้อง IC รองรับการปรับเทียบอัตโนมัติเพื่อให้แน่ใจว่าส่วนประกอบขนาดเล็กวางตำแหน่งได้อย่างแม่นยำ
【ความเข้ากันได้ที่เหนือกว่า】รองรับขนาด PCB สูงสุด 1500 มม. x 450 มม. พร้อมสายพานลำเลียงแบบขยายเพื่อรองรับบอร์ดที่ยาวเป็นพิเศษ- ส่วนประกอบที่หลากหลาย กล้องบินรองรับ 0201-22 มม. x 22 มม. กล้อง IC รองรับ 0201-40 มม. x 40 มม. ความสูงสูงสุดของส่วนประกอบสูงสุด 16 มม.
【การให้อาหารแบบยืดหยุ่น】ความจุของตัวป้อนสายพาน 80 ตัว รองรับการใช้งานแบบผสมของตัวป้อนแบบไฟฟ้าและแบบนิวแมติก และการรองรับตัวป้อนแบบถาดและแบบท่อเพื่อตอบสนองความต้องการในการผลิตที่หลากหลาย
【ระบบอัตโนมัติอัจฉริยะ】ฟังก์ชันการเปลี่ยนหัวฉีดอัตโนมัติ (ตำแหน่งหัวฉีด 39 ตำแหน่ง) และการสอบเทียบความสูงของหัวฉีดอัตโนมัติช่วยลดการแทรกแซงด้วยตนเอง และปรับปรุงประสิทธิภาพการผลิตและความยืดหยุ่นได้อย่างมาก
【มั่นคงและเชื่อถือได้】การตรวจสอบแรงดันอากาศของหัวฉีดและระบบกันสะเทือนของแรงดันอากาศที่ผิดปกติเพื่อให้การทำงานมีเสถียรภาพและหลีกเลี่ยงการสิ้นเปลืองวัสดุ การออกแบบซอฟต์แวร์ที่ได้รับการปรับปรุงช่วยเพิ่มความสะดวกในการใช้งานและความเสถียร
【บำรุงรักษาง่าย】เพิ่มถังขยะเพื่ออำนวยความสะดวกในการรีไซเคิลวัสดุ
วิดีโอเครื่องหยิบและวาง NeoDen N10P
ข้อมูลจำเพาะ
| จำนวนหัว | 8 | ความเร็ว | 20,000CPH (สูงสุด) |
| ความแม่นยำของตำแหน่ง | ±0.01มม | การกำหนดค่ากล้อง | กล้อง Dual Mark + กล้องบินด้านหน้า + กล้อง IC |
| ช่วงส่วนประกอบ | กล้องบิน: 0201- 22 x 22 มม | ขนาดพีซีบี | นาที. : 50 x 50 มม |
| กล้องไอซี: 0201- 40 x40 มม | สูงสุด: ไม่มีถาด IC: 450 * 1500 มม | ||
| ความสูงสูงสุด: 16 มม | สูงสุด: พร้อมถาด IC: 395 * 1500 มม | ||
| ความหนาของพีซีบี | 0.2 - 3.5 มม | ความจุตัวป้อน | เทป&รีล: 80 ชิ้น ( 33 หน้า + 47 ด้านหลัง ) |
| เปลี่ยนหัวฉีดอัตโนมัติ | ใช่ | ถาดไอซี: 1 | |
| รองรับพินเพื่อยึด PCB | ไม่จำเป็น | พลัง | 600W, เฟสเดียว, 220V/110V, 50Hz/60Hz |
| แหล่งอากาศ | 0.6Mpa-0.8Mpa | อัตราการไหล | 37 ลิตร/นาที |
| ประเภทไดรฟ์ XY | WON Linear Guide/สกรูเจียร THK C5-2040 | มอเตอร์ขับเคลื่อน XY | พานาโซนิค A6 750W เซอร์โวมอเตอร์ |
| การควบคุมการตอบสนองการเคลื่อนไหว XY | ตัวเข้ารหัสเชิงเส้นแม่เหล็ก SPM/IBG | น้ำหนัก | 1,000 กก |
| มิติ | 1289 x 1254 x 1386 มม | ขนาดบรรจุ | 1320 x 1290 x 1456 มม |
รายละเอียดเครื่อง NeoDen N10p SMT
8 ตำแหน่งหัว
8 หัวพร้อมระบบควบคุมลูปปิดเต็มที่-รองรับการรับส่วนประกอบพร้อมกันด้วยความเร็วสูงสุด 20,000CPH

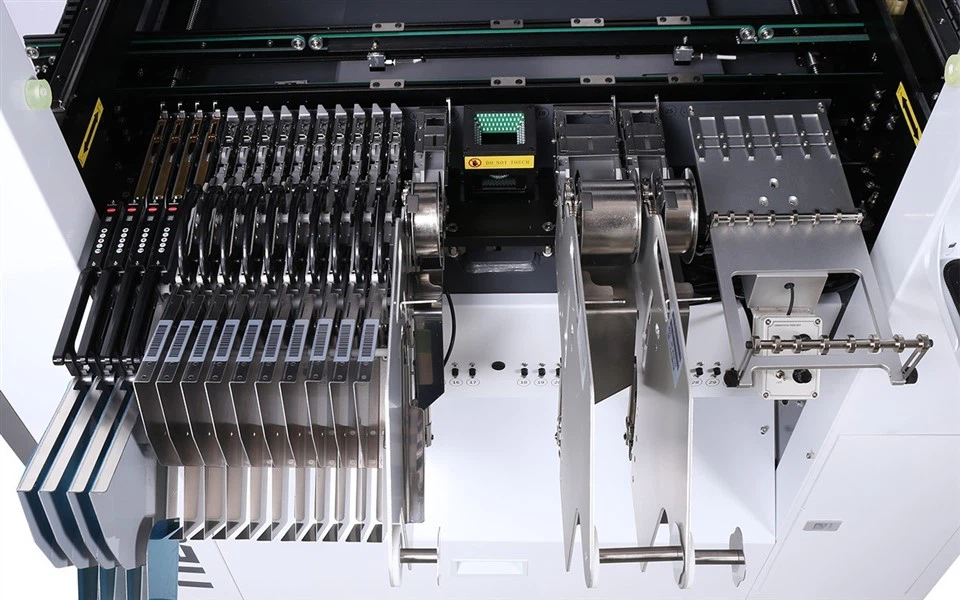

เครื่องป้อนม้วนเทป
รองรับตัวป้อนเทป 80 ตัว ตัวป้อนแบบแท่ง 20 ตัว และตัวป้อนถาด 60 ตัว
อนุญาตให้ใช้เครื่องป้อนไฟฟ้าและนิวแมติกผสมกันในฐานป้อนเดียวกัน.
กล้องบินได้-ที่พัฒนาขึ้นเอง
ด้านหน้าและด้านหลังพร้อมระบบจดจำกล้องบินความเร็วสูงรุ่นที่สี่ 2 ตัว เซ็นเซอร์ US ON เลนส์อุตสาหกรรม 28 มม.
สถานีหัวฉีด
ฟังก์ชั่นเปลี่ยนหัวฉีดอัตโนมัติด้วย39 หลุมเพิ่มความเร็วและความยืดหยุ่นในการวางอย่างมาก ลดการใช้แรงงาน
การสอบเทียบความสูงของหัวฉีดอัตโนมัติ
การสอบเทียบความสูงของหัวฉีดอัตโนมัติ
สามารถใช้กำลังคนได้อย่างมีประสิทธิภาพ
การตรวจสอบแรงดันอากาศอัตโนมัติ
ความกดอากาศที่ผิดปกติจะทำให้ตำแหน่งหยุดชั่วคราวเพื่อป้องกันความเสียหายที่อาจเกิดขึ้นและการสิ้นเปลืองวัสดุ
คุณสามารถสอบถามรายละเอียดเพิ่มเติมและแนวทางแก้ไขได้
กรณีลูกค้า NeoDen N10P
เกี่ยวกับนีโอเดน SMT
โรงงาน
โปรไฟล์นีโอเดน
- ก่อตั้งขึ้นในปี 2010 มีพนักงาน 200 + คน พื้นที่ 27000+ ตร.ม. โรงงาน.
- ผลิตภัณฑ์ NeoDen: เครื่องจักร PnP ซีรีส์ต่างๆ, NeoDen YY1, NeoDen4, NeoDen5, NeoDen K1830, NeoDen9, NeoDen N10P, เตาอบ Reflow IN Series รวมถึง SMT Line ที่สมบูรณ์ รวมถึงอุปกรณ์ SMT ที่จำเป็นทั้งหมด
- ลูกค้า 20000+ ที่ประสบความสำเร็จทั่วโลก
- 40+ ตัวแทนระดับโลกครอบคลุมในเอเชีย ยุโรป อเมริกา โอเชียเนีย และแอฟริกา
- ศูนย์ R&D: แผนก R&D 3 แผนกพร้อมวิศวกร R&D มืออาชีพ 25+ คน
- จดทะเบียนกับ CE และได้รับสิทธิบัตร 70+ รายการ
- 30+ วิศวกรควบคุมคุณภาพและสนับสนุนด้านเทคนิค 15+ ฝ่ายขายระหว่างประเทศอาวุโสสำหรับการตอบกลับลูกค้าอย่างทันท่วงทีภายใน 8 ชั่วโมง และโซลูชันระดับมืออาชีพที่ให้บริการภายใน 24 ชั่วโมง
การรับรอง
นิทรรศการ
สายการผลิตอื่น ๆ ที่คุณเลือก
หากคุณต้องการ โปรดอย่าลังเลที่จะส่งคำถามของคุณ
คำถามที่พบบ่อยเกี่ยวกับเครื่อง neoDen N10P PnP
Q1. NeoDen N10P รองรับช่วงขนาด PCB ใด
- ขั้นต่ำ: 50 x 50 มม
- สูงสุด:
ไม่มีที่วางถาด IC: 450 x 1500 มม
พร้อมที่วางถาด IC 1 อัน : 395 x 1500 มม
Q2. คุณมีการอัปเดตซอฟต์แวร์สำหรับ NeoDen N10P หรือไม่?
ใช่ ลูกค้าทุกคนที่ซื้ออุปกรณ์ของเรามีสิทธิ์ได้รับการอัปเดตซอฟต์แวร์ฟรี
Q3. นโยบายการรับประกันของคุณคืออะไร?
- ก่อน-ตรวจสอบการจัดส่ง
ทุกเครื่องผ่านการทดสอบอย่างเข้มงวดก่อนจัดส่ง ผู้ซื้อควรตรวจสอบพัสดุเมื่อได้รับ
- ความคุ้มครองการรับประกัน
รับประกันเต็ม 24 เดือนนับจากวันที่จัดส่ง
บริการซ่อมตลอดอายุการใช้งาน
- การสนับสนุนด้านเทคนิค
ถามตอบออนไลน์และความช่วยเหลือในการแก้ไขปัญหา
บริการหลังการขายแบบหนึ่ง-ถึง-หนึ่งรายการ
ให้คำปรึกษาด้านเทคนิคฟรี
Q4. เครื่อง NeoDen N10P LED SMT มี CE หรือไม่
ใช่ NeoDen N10P ได้รับใบรับรอง CE จาก TÜV NORD
