เครื่องพิมพ์หน้าจอ SMT

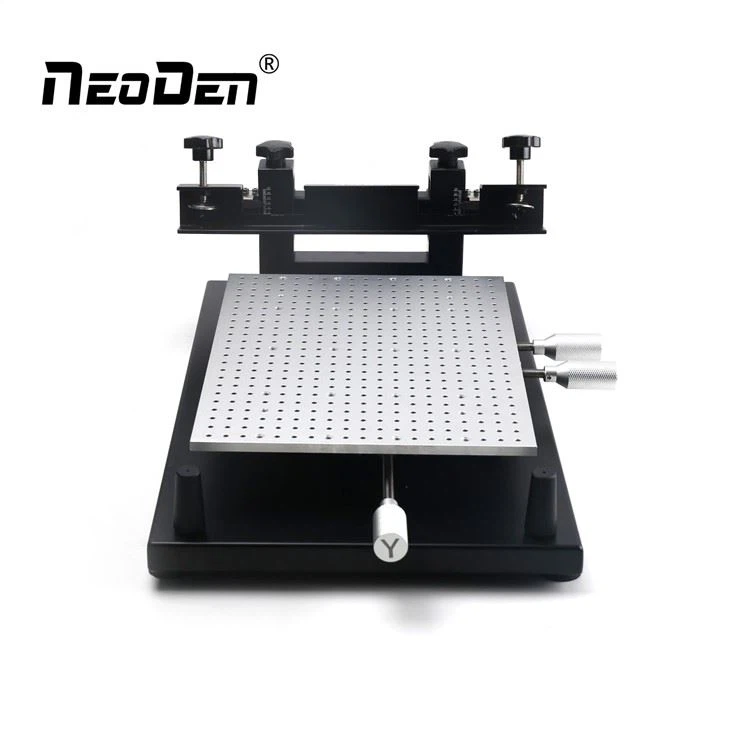

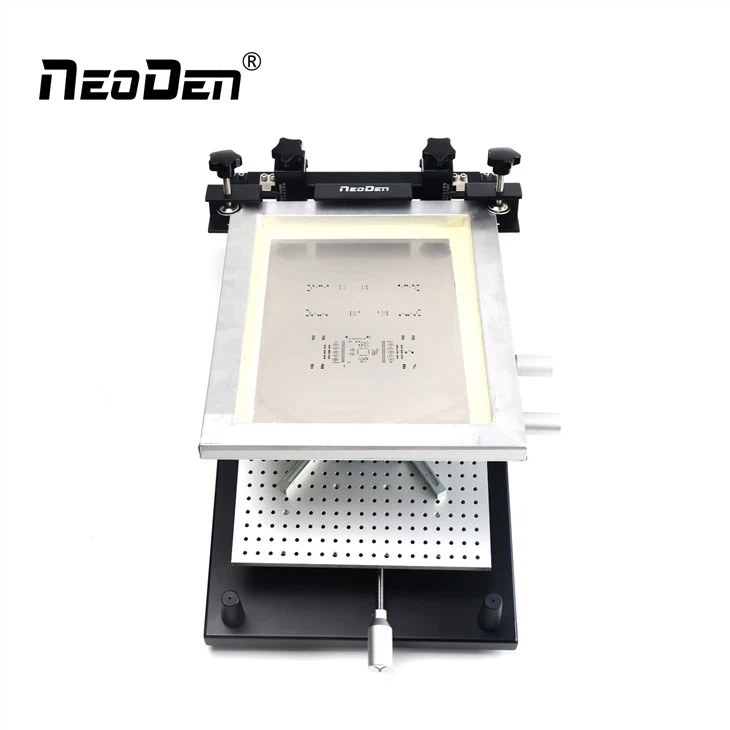

เครื่องพิมพ์สกรีน NeoDen FP2636 SMT
คุณสมบัติ
1. เครื่องหมายตัวอักษรสำหรับที่จับควบคุมแต่ละอันดีกว่าและใช้งานง่ายกว่า
2. เพลาหมาดตรงให้แน่ใจว่าสามารถยึดกรอบลายฉลุคงที่ในมุมสุ่มเพื่อเพิ่มความสะดวกสบายในขณะใช้งาน
3. L รองรับและพินเพื่อแก้ไข PCB ใช้ได้กับการแก้ไขและการพิมพ์ PCB หลายประเภทมีความยืดหยุ่นและสะดวกยิ่งขึ้น
ข้อมูลจำเพาะ
ชื่อผลิตภัณฑ์ | เครื่องพิมพ์สกรีน NeoDen FP2636 SMT | ความหนาของพีซีบี | 0- 0.8" - 0-20มม |
ขนาด PCB สูงสุด | 11"× 15" - 280×380มม | ความสูงของแพลตฟอร์ม | 7.5" - 190มม |
ขนาด PCB ขั้นต่ำ | {{0}}.4"× 0.2" - 10×5มม | การทำซ้ำ | ±0.01มม |
ขนาดลายฉลุหน้าจอ | 10"× 14" - 260×360มม | มุมการหมุนสูงสุด | ±15 องศา |
ความเร็วในการพิมพ์ | การควบคุมแรงงาน | โหมดการวางตำแหน่ง | ภายนอก/รูอ้างอิง |
รายละเอียด
ไม้บรรทัดของกรอบลายฉลุคงที่
ไม้บรรทัดของกรอบลายฉลุคงที่สำหรับเส้นอ้างอิง
การดำเนินงานที่สะดวกสบาย
1. เพลากันหมาดตรง
2. L รองรับและพินเพื่อแก้ไข PCB
ที่จับปรับ
1. ด้ามจับควบคุมแกนสกรู T
2. ระยะห่างของตะกั่วขั้นต่ำทำได้ 1 มม
3. เครื่องหมายตัวอักษรสำหรับที่จับควบคุมแต่ละอัน
อุปกรณ์มาตรฐาน
กล่องอุปกรณ์เสริม
มีดกวน, ใบมีดโกน
คำแนะนำผู้ใช้
I. การเตรียมการ:
เครื่องพิมพ์ลายฉลุ FP2636, ลายฉลุไร้กรอบ, PCB, กล่องอุปกรณ์เสริม, บัดกรี, มีดกวน, ใบมีดโกน
ครั้งที่สอง ติดตั้งลายฉลุแบบไร้กรอบ:
คลาย "สกรูชุด" สี่ตัวออก ปรับ "แผ่นยึดลายฉลุด้านหลัง" ไปยังตำแหน่งที่เหมาะสม คลายสกรู 8 ตัวบนแผ่นยึดลายฉลุด้านหน้าและด้านหลัง แล้วใส่ "ลายฉลุแบบไม่มีกรอบ" ขันสกรูให้แน่น
สาม. วาง PCB:
ติดตั้ง "ที่นั่งรูปตัว L" และ "หมุดกำหนดตำแหน่ง" สี่อันตามรูวางตำแหน่งจริงบน PCB (PS: เนื่องจากช่วงการปรับ XY ที่จำกัด ตำแหน่งของ "PCB" ควรอยู่ใกล้กับตำแหน่งรูของลายฉลุแบบไร้กรอบมากที่สุด) หาก PCB สามารถเปลี่ยนรูปได้ง่าย คุณสามารถติดตั้งโพสต์ด้านบนของ PCB ได้ ขนาดของ PCB
IV. ปรับลายฉลุ:
ปรับ "ที่จับปรับความสูง" เพื่อปรับความสูงของสเตนซิล ปรับที่จับปรับ x, y และมุมเพื่อปรับตำแหน่ง X/Y
หากคุณต้องการโปรดติดต่อเราเพื่อขอข้อมูลเพิ่มเติม
Q1: ฉันจะได้รับใบเสนอราคาได้เมื่อใด
ตอบ: โดยปกติแล้วเราจะเสนอราคาภายใน 8 ชั่วโมงหลังจากที่เราได้รับคำถามจากคุณ
หากคุณเร่งด่วนมากในการรับราคา โปรดบอกเรา เพื่อที่เราจะได้พิจารณาลำดับความสำคัญของการสอบถามของคุณ
Q2: เงื่อนไขการจัดส่งของคุณคืออะไร?
ตอบ: เรายอมรับ EXW, FOB, CFR, CIF ฯลฯ
คุณสามารถเลือกอันที่สะดวกหรือคุ้มค่าที่สุดสำหรับคุณ
Q3: โรงงานของคุณมีกี่ตารางเมตร?
ตอบ: มากกว่า 8,000 ตารางเมตร
เกี่ยวกับเรา
เจ้อเจียงนีโอเดนเทคโนโลยีบจก.ก่อตั้งขึ้นในปี 2010 เป็นผู้ผลิตมืออาชีพที่เชี่ยวชาญในเครื่องหยิบและวาง SMT, เตาอบ reflow, เครื่องพิมพ์ลายฉลุ, สายการผลิต SMT และผลิตภัณฑ์ SMT อื่น ๆ เรามีทีมงาน R&D และโรงงานของเราเอง โดยใช้ประโยชน์จาก R&D ที่มีประสบการณ์มากมายของเราเอง การผลิตที่ได้รับการฝึกอบรมมาเป็นอย่างดี ได้รับชื่อเสียงอันยอดเยี่ยมจากลูกค้าทั่วโลก
ในระบบนิเวศทั่วโลกของเรา เราร่วมมือกับพันธมิตรที่ดีที่สุดเพื่อให้บริการการขายแบบปิดการขายมากขึ้น การสนับสนุนทางเทคนิคระดับมืออาชีพและมีประสิทธิภาพสูง
① ก่อตั้งขึ้นในปี 2010 มีพนักงาน 200+ คน พื้นที่ 8000+ ตร.ม. โรงงาน.
2 ผลิตภัณฑ์ NeoDen: เครื่อง PNP ซีรีส์อัจฉริยะ, NeoDen K1830, NeoDen4, NeoDen3V, NeoDen7, NeoDen6, TM220A, TM240A, TM245P, เตาอบ reflow IN6, IN12, เครื่องพิมพ์แบบบัดกรี FP2636, PM3040
3 ลูกค้า 10000+ ที่ประสบความสำเร็จทั่วโลก
