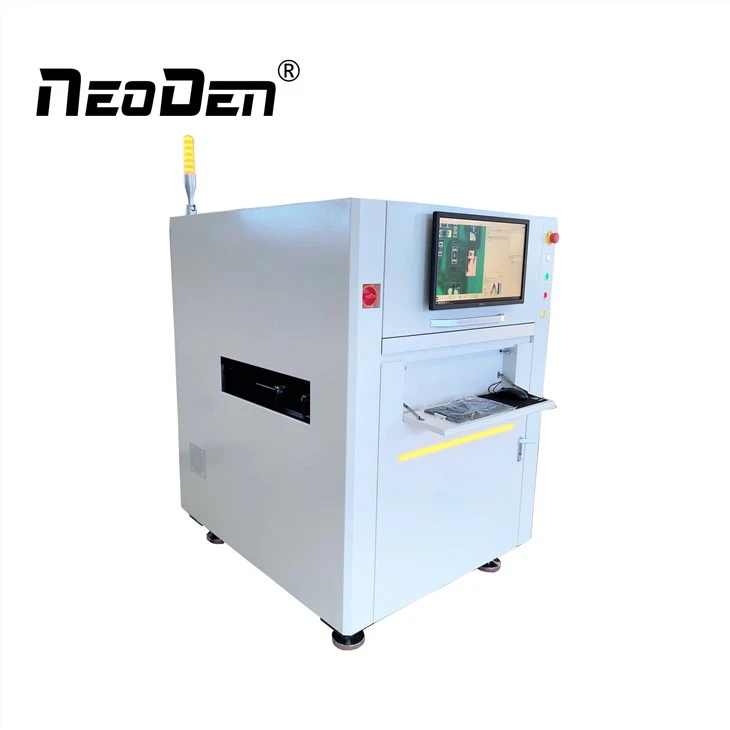

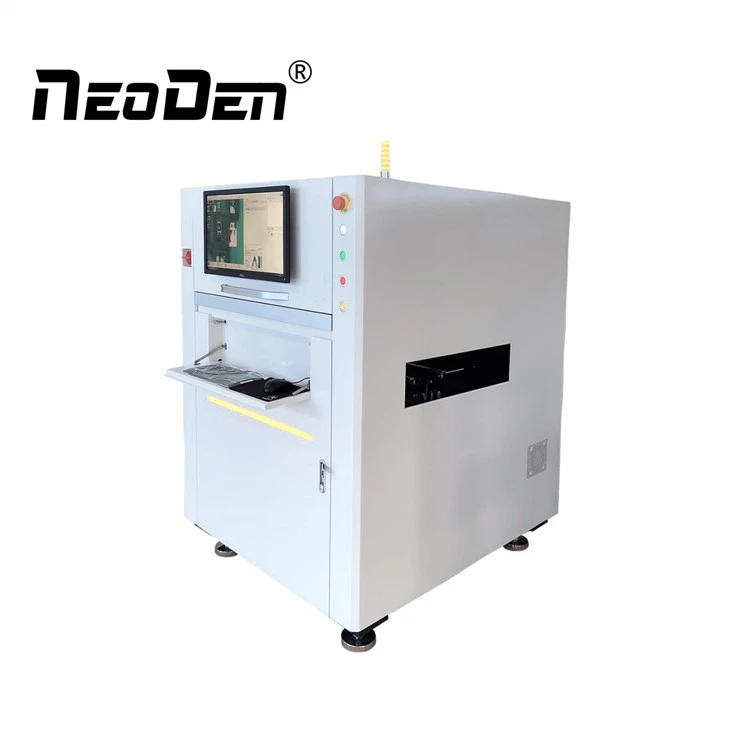

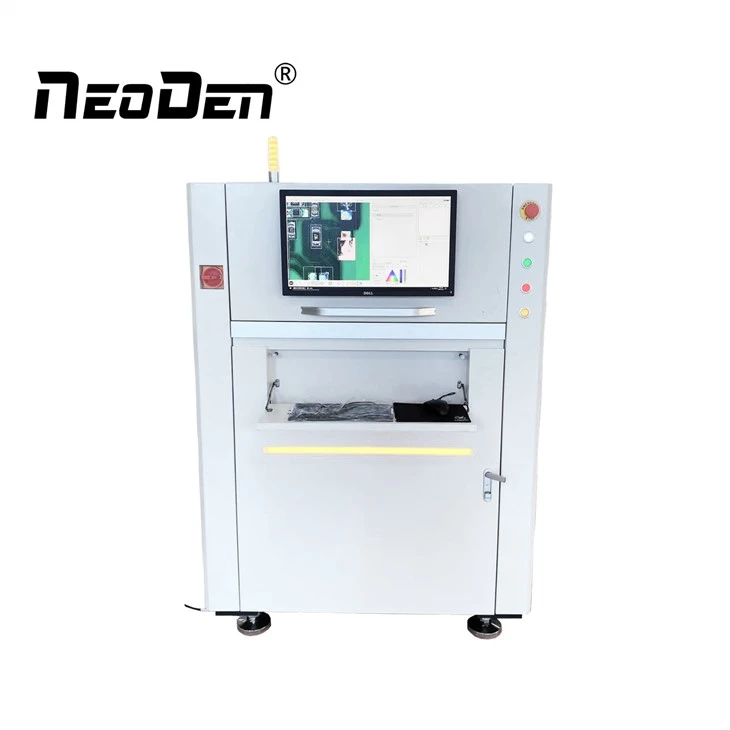

เครื่องตรวจสอบ SMT

การบรรยาย

การตรวจจับข้อบกพร่องของแผ่นความเข้าใจ

แบ่งแผ่นออกเป็นหลายพื้นที่แต่ละพื้นที่มีลักษณะของผลิตภัณฑ์ที่ดีและไม่ดีกําหนดมาตรฐานการตรวจจับที่สอดคล้องกันเพื่อวัด

ระบบการเขียนโปรแกรมออฟไลน์ & ระบบปฏิบัติการ

การเขียนโปรแกรมออฟไลน์ที่แท้จริงการดีบักและการปรับปรุงขั้นตอน การจัดการแบบรวมศูนย์หนึ่งคนและเครื่องจักรหลายเครื่องผ่านเครือข่ายระยะไกลยังสามารถตระหนักถึงบริการระยะไกลและการปรับเครื่อง

สเปค

ชื่อผลิตภัณฑ์	เครื่องตรวจสอบ SMT

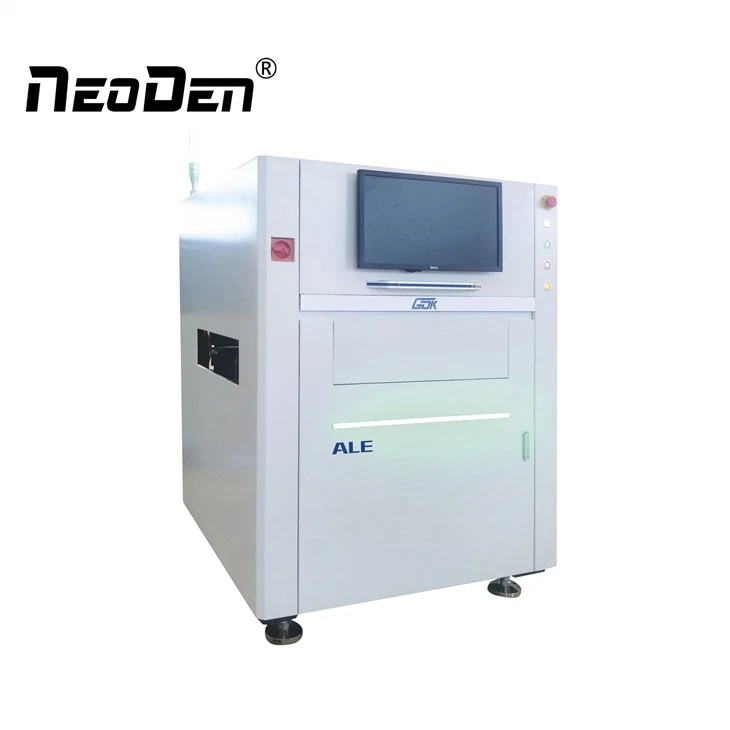

แบบ	ALE-D (เลนคู่)
ความหนา PCB	0.6mm ~ 6mm
ขนาด PCB สูงสุด (X x Y)	เลนคู่:510mm x 330mm เลนเดียว:510mm x 600mm
ขนาด PCB ต่ําสุด (Y x X)	50 มม. x 50 มม.
ช่องว่างล่างสูงสุด	ขนาด 50 มม.
ช่องว่างสูงสุดบนสุด	ขนาด 35 มม.
ความเร็วในการเคลื่อนที่	1500mm / วินาที (สูงสุด)
ความสูงในการส่งจากพื้นดิน	900±30mm
วิธีการส่ง	เลนเวทีเดียว
วิธีการหนีบ PCB	การยึดพื้นผิวล็อคขอบ
น้ําหนัก	น้ําหนัก 850 กิโลกรัม

ราย ละเอียด

กล้องเปิดรับแสงทั่วโลก + เลนส์ telecentric

สี HD ความเร็วกล้องดิจิตอลระดับแสงทั่วโลกเพิ่มขึ้น 30%

ความลึกสูงของเลนส์ telecentric สนามซึ่งสามารถวัดข้อต่อประสานที่ด้านข้างของส่วนประกอบสูง

คณะกรรมการชดเชยการดัด

เมื่อคณะกรรมการได้รับความร้อนไม่สม่ําเสมอส่งผลให้เกิดการเสียรูปในระดับหนึ่งของคณะกรรมการ พิกัด CAD และตําแหน่งของบอร์ดหลังจากผ่านเตาอบไม่สามารถจับคู่ได้อย่างถูกต้อง หลังจากชดเชยการดัดแผ่นแล้วพิกัดและตําแหน่งที่สอดคล้องกันของส่วนประกอบนั้นถูกต้อง
