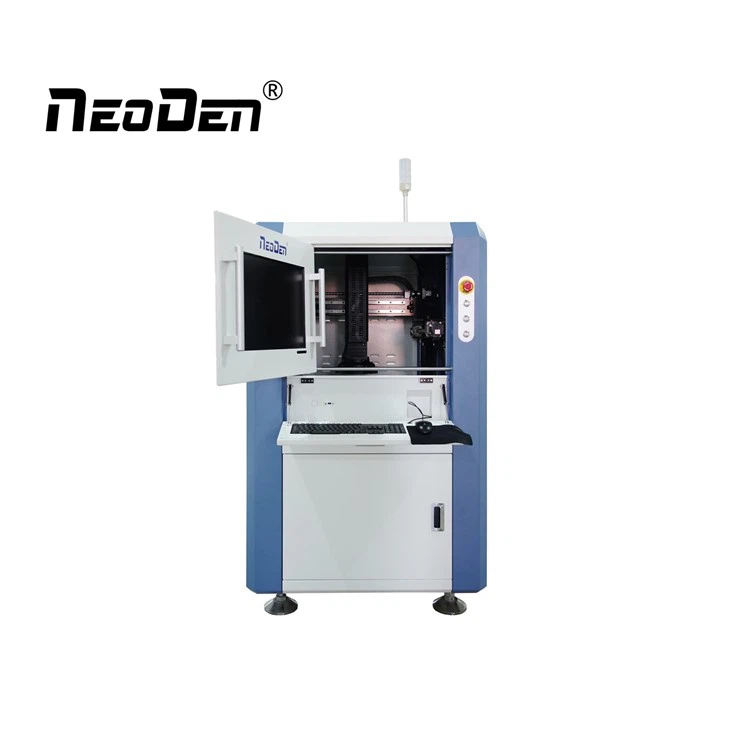

อุปกรณ์ตรวจสอบด้วยแสง

คำอธิบาย

ประเภทการตรวจสอบ

ไม่ว่าการพิมพ์แบบแปะจะมีข้อบกพร่องในส่วนของชิ้นส่วน เช่น การออฟเซ็ต การขาดดีบุก ดีบุกมากเกินไป วงจรเปิด มลภาวะ

ไม่ว่าจะมีข้อบกพร่องในการติดตั้ง เช่น ชิ้นส่วนที่ขาดหายไป การเคลื่อนตัวที่ผิด การเอียง เอฟเฟกต์แมนฮัตตัน การตั้งตรง การพลิกกลับ ชิ้นส่วนที่ผิด การแตกหัก การย้อนกลับ ฯลฯ

ไม่ว่าจะมีข้อบกพร่องของรอยบัดกรี เช่น มีดีบุกมากเกินไป ขาดดีบุก การบัดกรีเย็น และการเชื่อมสะพาน

ไม่ว่าจะมีข้อบกพร่องของ PCB เช่น การปนเปื้อนของฟอยล์ทองแดง แผ่นสีดำ การเกิดตุ่มพอง การขาดฟอยล์ทองแดง การเกิดออกซิเดชัน ฯลฯ

ข้อมูลจำเพาะ

ชื่อผลิตภัณฑ์	อุปกรณ์ตรวจสอบด้วยแสง	ความเร็วในการเคลื่อนที่	830มม./วินาที(สูงสุด)
แบบอย่าง	เอ็นดี800	ความสูงของ PCB จากพื้นดิน	900±20มม.
ความหนาของแผ่น PCB	0.3มม.~5มม.	ขนาดเครื่องจักร	ขนาดกว้าง 980 * ลึก 980 * สูง 1620 มม.
ขนาด PCB สูงสุด (X x Y)	400มม. x 360มม.	ความแม่นยำของการวางตำแหน่ง XY	น้อยกว่าหรือเท่ากับ 8um
ขนาด PCB ขั้นต่ำ (Y x X)	50มม. x 50มม.	พลัง	กระแสสลับ220โวลต์, 50/60เฮิรตซ์, 1.5กิโลวัตต์
น้ำหนัก	550กก.
