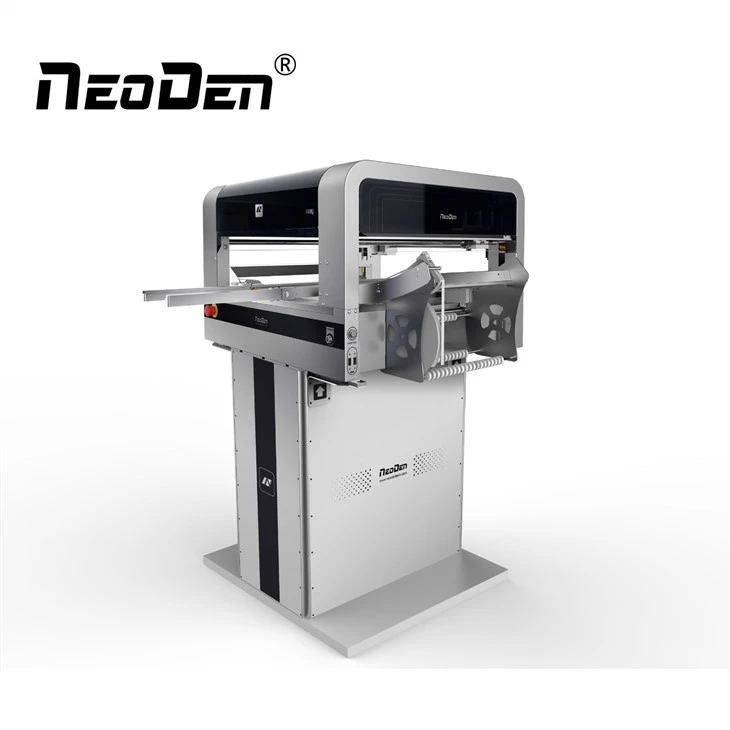

NeoDen Pick and Place เครื่อง PCB
NeoDen เลือกและวางเครื่อง PCBวีดีโอ
ลักษณะเฉพาะ
ที่แกนกลาง NeoDen หยิบและวางเครื่อง PCB เป็น CNC ที่ควบคุมด้วย Windows 4 แกนพร้อมหัวฉีดสุญญากาศสี่หัวแยกกัน โดยแต่ละอันเชื่อมต่อกับปั๊มสุญญากาศของตัวเอง เครื่องจักรใช้ระบบพิกัด XY เดียวที่ครอบคลุมช่วงการเคลื่อนที่ทั้งหมดของศีรษะ ซึ่งมีขนาด 310x500 มม. ด้วยความละเอียด .01 มม. (10µm) และความสามารถในการทำซ้ำ .02 มม. (20µm) พิกัด XY ใดๆ ก็สามารถระบุตำแหน่งของตัวป้อน จุดเริ่มต้นของอาร์เรย์ของส่วนประกอบในถาดหรือเทปสั้น ตำแหน่ง fiducial หรือตำแหน่งที่ ที่จะวางส่วนประกอบไว้บนแผงวงจร
ข้อมูลจำเพาะ
| ชื่อผลิตภัณฑ์ | NeoDen เลือกและวางเครื่อง PCB |
สไตล์เครื่อง | โครงสำหรับตั้งสิ่งของเดี่ยว 4 หัว |
อัตราการจัดตำแหน่ง | 5000PCS / H (ปิดการมองเห็น), 4000PCS / H (เปิดการมองเห็น) |
มิติภายนอก | L 680*W 870*H 480mm |
พื้นที่ PCB ที่ใช้บังคับ | 350mm*400mm |
เครื่องป้อน | 48ชิ้น |
กำลังงานเฉลี่ย | 220V/160W |
ช่วงส่วนประกอบ | ขนาดที่เล็กที่สุด: 0201 |
ขนาดที่ใหญ่ที่สุด: TQFP240 | |
ความสูงสูงสุด: 5mm |
รายละเอียด
รางอัตโนมัติ
A. รองรับการเชื่อมต่อกับสายพานลำเลียงทั่วไปโดยตรง
B. ตั้งตำแหน่งให้อาหารได้ทุกที่
ค. ติดบอร์ดแบบยาวได้อย่างง่ายดาย
สี่หัวฉีด
สามารถติดตั้งหัวฉีดขนาดใดก็ได้
ได้รับการออกแบบในแบบแขวนลอยสมมาตรอย่างเต็มที่
ติดตั้งพร้อมกัน 360 องศา
ระบบการมองเห็น
(กล้องมองขึ้นและมองลง)
ติดตั้งกล้อง CCD อุตสาหกรรมความเร็วสูง
ความแม่นยำในการวางตำแหน่งที่ดีขึ้นอย่างมากจาก 0201 ถึง BGA
เครื่องให้อาหารอิเล็กทรอนิกส์
ตัวป้อนเทปและรีล 8 มม.
ใช้เทคนิคการแก้ไขข้อผิดพลาดในการป้อนอาหาร
แยกได้ถึง 5 หลอด
บริการของเรา
ให้คำแนะนำสินค้า
บทแนะนำวิดีโอ YouTube
ช่างเทคนิคหลังการขายที่มีประสบการณ์ บริการออนไลน์ตลอด 24 ชั่วโมง
ด้วยโรงงานของเราเองและประสบการณ์มากกว่า 10 ปีในอุตสาหกรรม SMT
เราสามารถให้บริการลูกค้าด้วยผลิตภัณฑ์ที่คุ้มค่าที่สุด
FP2636 เครื่องพิมพ์ประสาน
1. ไม้บรรทัดของกรอบลายฉลุสำหรับเส้นอ้างอิง ให้แน่ใจว่าระดับระหว่างลายฉลุและ PCB
2. รองรับ L และพินเพื่อแก้ไข PCB สำหรับการตรึงและการพิมพ์ PCB หลายประเภทมีความยืดหยุ่นและสะดวกยิ่งขึ้น
เตาอบรีโฟลว์ IN6
รุ่นใหม่ไม่จำเป็นต้องมีเครื่องทำความร้อนแบบท่อ ซึ่งให้การกระจายอุณหภูมิที่สม่ำเสมอทั่วทั้งเตาอบแบบรีโฟลว์ ด้วยการบัดกรี PCBs ในการพาความร้อนสม่ำเสมอ ส่วนประกอบทั้งหมดจะได้รับความร้อนในอัตราเดียวกัน
ควบคุมอุณหภูมิได้อย่างแม่นยำสูงสุด ผู้ใช้สามารถระบุความร้อนได้ภายใน 0.2°C
เซ็นเซอร์อุณหภูมิภายในช่วยให้ควบคุมห้องทำความร้อนได้อย่างเต็มที่และสามารถเข้าถึงอุณหภูมิที่เหมาะสมได้ภายในเวลาเพียงสิบห้านาที
Q1:นี่เป็นครั้งแรกที่ฉันใช้เครื่องประเภทนี้ ใช้งานง่ายหรือไม่?
ก. ใช่. มีคู่มือภาษาอังกฤษและวิดีโอแนะนำที่แสดงวิธีใช้เครื่อง
หากมีข้อสงสัยในกระบวนการใช้งานเครื่อง โปรดติดต่อเรา
เรายังให้บริการนอกสถานที่
Q2:& #39 มีวิธีการจัดส่งสินค้าอย่างไร?
ตอบ: ทั้งหมดนี้เป็นเครื่องจักรหนัก เราขอแนะนำให้คุณใช้เรือบรรทุกสินค้า แต่ส่วนประกอบสำหรับการซ่อมเครื่องจักร การขนส่งทางอากาศก็น่าจะใช้ได้
Q3: เราสามารถปรับแต่งเครื่องได้หรือไม่?
ตอบ: แน่นอน เครื่องทั้งหมดของเราสามารถปรับแต่งได้
เกี่ยวกับเรา
Zhejiang NeoDen Technology Co., Ltd. ได้ผลิตและส่งออกเครื่องหยิบและวางขนาดเล็กต่างๆ ตั้งแต่ปี 2010 โดยใช้ประโยชน์จาก R&D ที่มีประสบการณ์มากมายของเรา การผลิตที่ได้รับการฝึกฝนมาเป็นอย่างดี NeoDen ได้รับชื่อเสียงอย่างมากจากลูกค้าทั่วโลก .
①ก่อตั้งขึ้นในปี 2010 พนักงาน 200+ คน 8000+ ตร.ม. โรงงาน
②30+ วิศวกรควบคุมคุณภาพและสนับสนุนด้านเทคนิค 15+ ฝ่ายขายต่างประเทศอาวุโส ตอบสนองลูกค้าได้ทันท่วงทีภายใน 8 ชั่วโมง โซลูชั่นระดับมืออาชีพที่ให้บริการภายใน 24 ชั่วโมง
หากคุณต้องการโปรดติดต่อเรา!
