1. สี
แม้สําหรับบางคนที่ไม่ทราบว่า PCBs มีไว้เพื่ออะไรพวกเขามักจะรู้ว่า PCBs มีลักษณะอย่างไร อย่างน้อยพวกเขาก็ดูเหมือนจะให้สไตล์ดั้งเดิมนั่นคือสีเขียวของมัน สีเขียวนี้เป็นสีของบัดกรีต่อต้านชั้นของสีแก้วโปร่งแสง ชั้นบัดกรีต้านทานแม้จะมีชื่อเป็นบัดกรีต้านทาน แต่หน้าที่หลักของมันคือการปกป้องวงจรที่ครอบคลุมจากความชื้นฝุ่น
สําหรับชั้นบัดกรีต่อต้านทําไมการเลือกสีเขียวเหตุผลหลักถือว่าเป็นสีเขียวคือมาตรฐานการป้องกันกองทัพอุปกรณ์ทางทหารใน PCB ใช้ชั้นบัดกรีต่อต้านครั้งแรกเพื่อปกป้องความน่าเชื่อถือของวงจรในสนามสีเขียวเป็นสีป้องกันตามธรรมชาติในกองทัพ คนอื่นเชื่อว่าสีของอีพ็อกซี่เรซินที่ใช้ในบัดกรีเริ่มต้นต่อต้านสีตัวเองแสดงสีเขียวดังนั้นจึงถูกนํามาใช้จนถึงทุกวันนี้
ตอนนี้สีของชั้นต่อต้านบัดกรีมีความหลากหลายของสีดําสีแดงสีเหลืองและอื่น ๆ
2. ใครเป็นผู้คิดค้น PCB เป็นครั้งแรก
แผงวงจรพิมพ์ที่เก่าแก่ที่สุดจะต้องถูกตรวจสอบไปยังวิศวกรชาวออสเตรีย Charles Ducas ในปี 1920 เสนอการใช้แนวคิดการนําไฟฟ้าด้วยหมึก (พิมพ์ลวดทองเหลืองบนเครื่องบินด้านหลัง) เขาใช้เทคโนโลยีการชุบด้วยไฟฟ้าในการผลิต PCB ต้นแบบโดยการสร้างสายไฟโดยตรงบนพื้นผิวของฉนวน
เริ่มแรกสายโลหะบนแผงวงจรเป็นทองเหลืองโลหะผสมของทองแดงและสังกะสี สิ่งประดิษฐ์ที่ก่อกวนนี้กําจัดกระบวนการที่ซับซ้อนในการเชื่อมต่อวงจรอิเล็กทรอนิกส์และสร้างความมั่นใจในความน่าเชื่อถือของประสิทธิภาพของวงจร กระบวนการนี้ไม่ได้เริ่มเข้าสู่ขั้นตอนการสมัครจริงจนกว่าจะสิ้นสุดสงครามโลกครั้งที่สอง
3. การทําเครื่องหมาย
ในแผงวงจรสีเขียวยังมีเครื่องหมายสีขาวจํานวนมาก เป็นเวลาหลายปีที่ผู้คนไม่เข้าใจว่าทําไมเครื่องหมายการพิมพ์สีขาวเหล่านี้จึงเรียกว่า "เลเยอร์หน้าจอ" พวกเขาส่วนใหญ่จะใช้เพื่อระบุข้อมูลเกี่ยวกับส่วนประกอบของคณะกรรมการเช่นเดียวกับเนื้อหาอื่น ๆ ที่เกี่ยวข้องกับคณะกรรมการ
ข้อมูลนี้ถูกพิมพ์ครั้งแรกบนแผงวงจรโดยการพิมพ์หน้าจอที่เรียกว่าเลเยอร์หน้าจอและตอนนี้ใช้เครื่องพิมพ์อิงค์เจ็ทพิเศษเพื่อให้เสร็จสมบูรณ์ ข้อมูลนี้สามารถช่วยวิศวกรวงจรเพื่อตรวจสอบว่ามีข้อบกพร่องในแผงวงจรหรือไม่
4. ส่วนประกอบ
การทํางานของแผงวงจรสามารถทําได้โดยการเชื่อมต่อส่วนประกอบอย่างมีประสิทธิภาพตามแผนผัง แต่ละองค์ประกอบมีฟังก์ชั่นที่เป็นเอกลักษณ์ของตัวเอง แม้แต่อุปกรณ์สองเครื่องที่อยู่ใกล้กันบนกระดานก็แตกต่างกันมาก ประเภทของอุปกรณ์โดยทั่วไปรวมถึงตัวต้านทานไดโอดทรานซิสเตอร์ตัวเก็บประจุรีเลย์แบตเตอรี่หม้อแปลงและอื่น ๆ อีกมากมาย (เช่นฟิวส์ตัวเหนี่ยวนําโพเทนชิโอมิเตอร์ ฯลฯ )
5. แพร่หลาย
มันไม่ใช่เรื่องเกินจริงที่จะบอกว่า PCB นั้นแพร่หลาย ตั้งแต่คอมพิวเตอร์ไปจนถึงนาฬิกาดิจิตอลตั้งแต่เตาอบไมโครเวฟไปจนถึงโทรทัศน์และระบบสเตอริโอ ตราบใดที่รายการอิเล็กทรอนิกส์และอุปกรณ์มากกว่า 99% ของความเป็นไปได้ที่มี PCB ดังนั้นเราอาจยอมรับว่าหากไม่มี PCB อาจไม่สามารถใช้งานอุปกรณ์อิเล็กทรอนิกส์ใด ๆ ได้
6. นาซา (องค์การบริหารการบินและอวกาศแห่งชาติ)
ในสํานักงานบริหารการบินและอวกาศแห่งชาติสหรัฐอเมริกา (NASA) ในหลายโครงการเกี่ยวกับการใช้เทคโนโลยีหินเย็นบางอย่างรวมถึงในช่วงทศวรรษที่ 1960 นาซาใช้ PCBs บนจรวด Apollo 11 ซึ่งขึ้นอยู่กับอุปกรณ์อิเล็กทรอนิกส์ PCB น้ําหนักเบาการใช้พลังงานต่ํา นั่นเป็นช่วงเวลาที่ยิ่งใหญ่ที่สุดของมนุษยชาติ เป็นครั้งแรกที่นักบินอวกาศถูกส่งไปดวงจันทร์ สิ่งนี้มีเครดิตของ PCB
7. เทคโนโลยีการบัดกรีแบบติดตั้งบนพื้นผิว (SMT)
เทคโนโลยีการบัดกรีแบบติดตั้งบนพื้นผิวทําให้ PCB ทันสมัย เมื่อเทียบกับวิธีการติดตั้งแจ็คก่อนหน้านี้เทคโนโลยีการบัดกรีติดตั้งพื้นผิวนี้ใช้กาวพิเศษเพื่อวางอุปกรณ์บน PCB ก่อนจากนั้นอุปกรณ์จะเชื่อมต่อกับบอร์ดด้วยไฟฟ้าผ่านบัดกรีรีรีรีแบบพิเศษ
8. การสร้างต้นแบบ PCB อย่างรวดเร็ว
ในระหว่างการทดลองในท้องถิ่นเกี่ยวกับวงจรสามารถใช้แผ่นขนมปัง [2] บอร์ดโพรงและบอร์ดเอนกประสงค์อื่น ๆ สําหรับการทดสอบ ด้วยการเพิ่มขึ้นของส่วนประกอบแพคเกจพื้นผิวมีเทคนิคการสร้างต้นแบบ PCB อย่างรวดเร็วใหม่เช่น PCB ถ่ายโอนความร้อนการพิมพ์ 3 มิติของแผงวงจรหลายชั้น
9. PCB นุ่ม
PCBs ไม่ได้แบนและแข็งทั้งหมดมี PCBs อ่อนจํานวนมากทํางานในอุปกรณ์อิเล็กทรอนิกส์ที่แน่นหนาจํานวนมากพวกเขามักจะเป็นข้อต่อที่เคลื่อนไหวจํานวนมากในวงจรแอปพลิเคชันหรือองค์ประกอบของวงจรสามมิติหลายชั้น
10. PCB ที่ใหญ่ที่สุดในโลก
PCB ชิ้นใหญ่ที่สุดในโลกจาก บริษัท จอห์นสันอิเล็กทรอนิกส์ของอังกฤษแอปพลิเคชั่นนี้ในแผงวงจรหลายชั้นที่ยืดหยุ่นของเครื่องบินพลังงานแสงอาทิตย์ไร้คนขับ ยาวประมาณ 28 เมตร ทําจากโพลีอิไมด์ที่มีความยืดหยุ่นเนื่องจากฐานของแผงวงจรมีการกระจายความร้อนที่ดีขึ้นความหนาแน่นของการนําไฟฟ้าที่สูงขึ้น แผงวงจรยาวดังกล่าวทําผ่านกระบวนการผลิตพิเศษสําหรับการแกะสลักเป็นส่วน ๆ

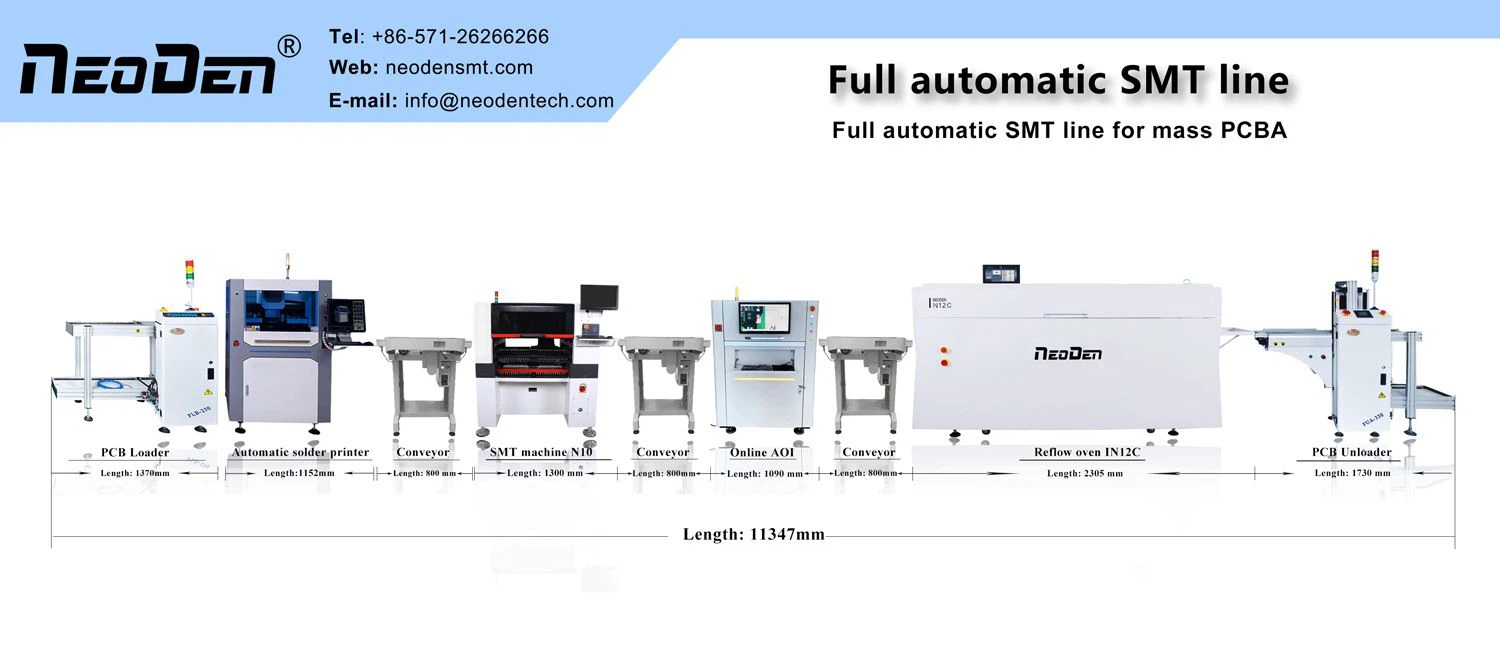

เจ้อเจียง NeoDen เทคโนโลยี Co., LTD., ก่อตั้งขึ้นในปี 2010 เป็นผู้ผลิตมืออาชีพที่เชี่ยวชาญในเครื่องเลือกและวาง SMT, เตาอบ reflow, เครื่องพิมพ์ลายฉลุ,สายการผลิต SMTและผลิตภัณฑ์ SMT อื่น ๆ เรามีทีมงาน R & D ของเราเองและโรงงานของตัวเองใช้ประโยชน์จาก R & D ที่มีประสบการณ์มากมายของเราเองการผลิตที่ได้รับการฝึกฝนมาอย่างดีได้รับชื่อเสียงที่ดีจากลูกค้าทั่วโลก
