ความจำเป็นของเครื่องตรวจสอบการบัดกรี: เทคโนโลยีสำคัญในการสร้างความมั่นใจในคุณภาพของผลิตภัณฑ์

การแนะนำ

เครื่อง SMT SPIเป็นอุปกรณ์ที่ใช้ตรวจสอบคุณภาพของการพิมพ์บัดกรีวางบนบอร์ด PCB หลังจากพิมพ์โดยเครื่องพิมพ์วางบัดกรี- มันมีความสามารถในการตรวจสอบที่ทรงพลังเป็นเครื่องมือสำคัญในด้านการประกอบอิเล็กทรอนิกส์

I. ทำไมการบัดกรีจึงมีความสำคัญ?

1. บทบาท

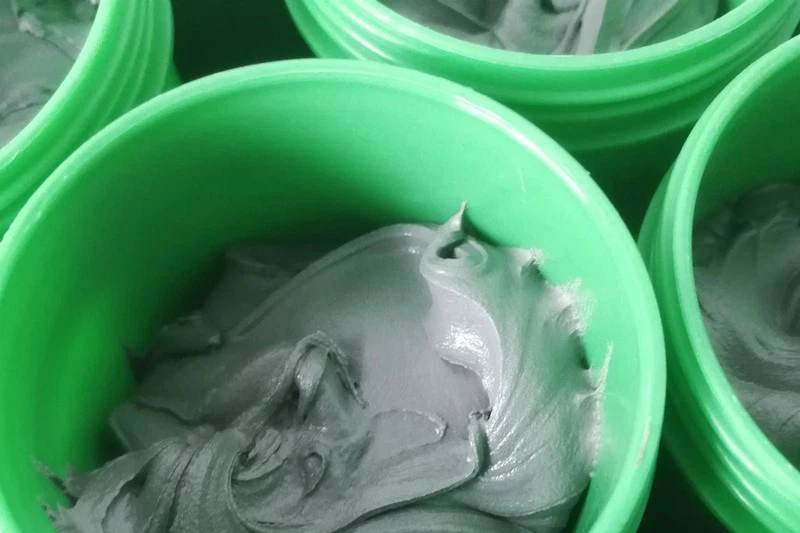

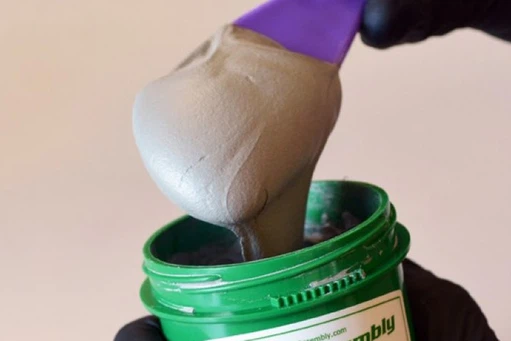

การบัดกรีวางเป็นการผสมผสานระหว่างผงโลหะผสมการบัดกรีวางและสารเติมแต่งที่หลากหลายในการวางแบบพิเศษมันมีทั้งความหนืดและ thixotropic เป็นวัสดุบัดกรีที่ขาดไม่ได้ในสาย SMTกระบวนการ.

ที่อุณหภูมิห้องความหนืดของการวางบัดกรีช่วยให้ส่วนประกอบอิเล็กทรอนิกส์สามารถวางบนแผ่น PCB ได้อย่างง่ายดาย เมื่ออุณหภูมิสูงขึ้นผงอัลลอยด์ในบัดกรีจะค่อยๆละลายและไหลและของเหลวบัดกรีจะทำให้ปลายบัดกรีของส่วนประกอบและแผ่น PCB ในเตาอบรีดหรือเครื่องบดคลื่นอุณหภูมิการบัดกรีตัวทำละลายและสารเติมแต่งบางอย่างระเหยหลังจากการระบายความร้อนส่วนประกอบของปลายบัดกรีและแผ่นจะเชื่อมโยงอย่างใกล้ชิดผ่านการประสานการก่อตัวของการเชื่อมต่อไฟฟ้าและเครื่องจักรกล



2. ผลกระทบของคุณภาพการวางบัดกรีต่อผลิตภัณฑ์โดยรวม

คุณภาพของการวางบัดกรีส่งผลโดยตรงต่อคุณภาพของการบัดกรีและความเสียหายส่วนประกอบ

การบัดกรีคุณภาพสูงสามารถหลีกเลี่ยง "ข้อต่อประสาน" หรือ "ข้อต่อประสานร้าว" และปัญหาอื่น ๆ เมื่อบัดกรีและในเวลาเดียวกันสามารถปกป้องส่วนประกอบจากความเสียหาย ดังนั้นเราควรเลือกที่จะตอบสนองความต้องการมาตรฐานของการวางบัดกรีหลีกเลี่ยงการใช้ผลิตภัณฑ์คุณภาพต่ำ

ii. การแนะนำเทคโนโลยี SPI

1. หลักการทำงานของเครื่อง SPI

อุปกรณ์ SPI ใช้เลเซอร์ที่มีความแม่นยำสูงในการฉายบนพื้นผิวของการวางบัดกรีที่พิมพ์บนบอร์ด PCB และจับโปรไฟล์เลเซอร์ผ่านกล้องดิจิตอลความละเอียดสูงเพื่อตรวจจับว่าการวางบัดกรีที่พิมพ์ออกมามีคุณสมบัติในแง่ของความสูงปริมาณพื้นที่สั้น ๆ

2. ประเภทอุปกรณ์และฟังก์ชั่นอุปกรณ์ SPI

อุปกรณ์ SPI ทั่วไปแบ่งออกเป็นสองประเภทหลัก: เครื่องตรวจสอบการประสานกันแบบออฟไลน์และเครื่องตรวจสอบการบัดกรีออนไลน์

เครื่องตรวจสอบการวางบัดกรี 3D สามารถรับข้อมูล 3D ของแต่ละจุดได้โดยการย้ายแพลตฟอร์ม XY อัตโนมัติและสแกนข้อต่อบัดกรีบัดกรีด้วยเลเซอร์ นอกจากนี้ยังสามารถใช้ในการวัดความหนาเฉลี่ยของการวางบัดกรีที่ใช้ในระหว่างกระบวนการจัดวางแผ่นทั้งหมดเพื่อให้กระบวนการพิมพ์บัดกรีสามารถควบคุมได้ดี 3D SPI ใช้วิธีการออกแบบที่ตั้งโปรแกรมไว้ผลิตภัณฑ์เดียวกันได้รับการตั้งโปรแกรมให้สำเร็จในครั้งเดียวและสามารถสแกนในปริมาณไม่ จำกัด และด้วยความเร็วที่เร็วขึ้น

อุปกรณ์ตรวจสอบการบัดกรี 2D ขึ้นอยู่กับความสูงของเส้นบนบัดกรีวางเพื่อวัดความหนาของแผ่นบัดกรีทั้งหมด 2D SPI ส่วนใหญ่ใช้ลูกบิดแบบแมนนวลเพื่อปรับแพลตฟอร์ม PCB ให้อยู่ในความต้องการที่ถูกต้องในการวัดจุดของการวางบัดกรีความเร็วจะช้าลง แต่ราคาถูกกว่าเมื่อเทียบกับ 3D

iii. ความจำเป็นของ SPI

1. ตรวจสอบคุณภาพของไฟล์เครื่อง SMTแพทช์

SPI สามารถตรวจสอบและตรวจสอบคุณภาพของการวางบัดกรีอย่างระมัดระวังเพื่อให้แน่ใจว่าการวางบัดกรีนั้นมีความสม่ำเสมอและมีความแม่นยำ

2. ข้อบกพร่องในการบัดกรี

ระบบ SPI สำหรับการบัดกรีความหนาตำแหน่งและรูปร่างและพารามิเตอร์อื่น ๆ สำหรับการตรวจสอบโดยละเอียด มันให้ข้อมูลเชิงลึกและป้องกันข้อบกพร่องในการบัดกรีเช่นการบัดกรีใต้หรือนอกชุดเพื่อให้มั่นใจว่างานบัดกรีทุกงานใกล้เคียงกับที่สมบูรณ์แบบ

3. ประสิทธิภาพที่ดีขึ้น

อุปกรณ์ SPI ลดจำนวนความล้มเหลวที่เกิดจากการวางประสานที่มีข้อบกพร่องในกระบวนการที่ตามมาซึ่งจะเป็นการเพิ่มประสิทธิภาพการผลิตอย่างมาก

4. การตรวจสอบอัตโนมัติ

ระบบ SPI ที่มีระบบอัตโนมัติและประสิทธิภาพสูงสามารถตรวจสอบการยึดเกาะแบบบัดกรีในบอร์ดได้ในเวลาอันสั้น เมื่อเปรียบเทียบกับการตรวจสอบด้วยตนเองมันจะได้รับความเร็วและความแม่นยำอย่างไม่เคยปรากฏมาก่อน

5. การบันทึกและประมวลผลข้อมูล

ระบบ SPI บันทึกและสร้างรายงานเกี่ยวกับข้อมูลที่ตรวจพบซึ่งเป็นแนวทางในการควบคุมคุณภาพการปรับปรุงกระบวนการและการตรวจสอบย้อนกลับของผลิตภัณฑ์ โดยการวิเคราะห์ข้อมูลเหล่านี้ผู้ผลิตสามารถปรับกระบวนการผลิตได้อย่างแม่นยำและบรรลุการปรับปรุงคุณภาพของผลิตภัณฑ์อย่างต่อเนื่อง

iv. อุตสาหกรรมแอปพลิเคชัน SPI

• อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
• อุปกรณ์อิเล็กทรอนิกส์ยานยนต์
• อุปกรณ์การแพทย์
• การควบคุมอุตสาหกรรม

V. บทสรุป

ในอุตสาหกรรมการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่มีการแข่งขันสูงในปัจจุบันทำให้มั่นใจได้ว่าคุณภาพของผลิตภัณฑ์ไม่เพียง แต่ความคาดหวังของลูกค้า แต่ยังเป็นกุญแจสำคัญสู่ความสำเร็จทางธุรกิจ ด้วยการใช้อุปกรณ์ SPI เพื่อระบุปัญหาที่อาจเกิดขึ้นในเวลาที่เหมาะสม บริษัท ไม่เพียงสามารถลดต้นทุนการผลิต แต่ยังเพิ่มความพึงพอใจของลูกค้าและชื่อเสียงของแบรนด์

การเน้นการใช้เทคโนโลยี SPI หมายความว่าผู้ผลิตกำลังก้าวเข้าสู่ความเป็นเลิศ เราสนับสนุนให้ทุก บริษัท ในอุตสาหกรรมรวม SPI เข้ากับกระบวนการผลิตของพวกเขารวมอุปกรณ์ตรวจสอบและเทคโนโลยีล่าสุดและเพิ่มประสิทธิภาพการตรวจสอบอย่างต่อเนื่องเพื่อให้แน่ใจว่าผลิตภัณฑ์ของพวกเขามีการแข่งขันในตลาด
