การใช้งานของสถานีปรับปรุง BGAสามารถแบ่งคร่าวๆ ได้เป็น 3 ขั้นตอน ได้แก่ การถอดบัดกรี การติดตั้ง การเชื่อม
I. การกำจัดบัดกรี
1. งานเตรียมการสำหรับการทำงานซ้ำ ชิป BGA จะถูกปรับปรุงใหม่เพื่อกำหนดการใช้หัวดูดหัวฉีด ตามที่ลูกค้าใช้การบัดกรีแบบมีสารตะกั่วและไร้สารตะกั่วเพื่อกำหนดอุณหภูมิในการทำงานซ้ำสูงและต่ำ เนื่องจากจุดหลอมเหลวของลูกดีบุกตะกั่วโดยทั่วไปอยู่ที่ 183 องศา ในขณะที่จุดหลอมเหลวของลูกดีบุกตะกั่วโดยทั่วไปอยู่ที่ประมาณ 217 องศา . แก้ไขเมนบอร์ด PCB บนแพลตฟอร์มการทำงานซ้ำ BGA วางตำแหน่งจุดสีแดงเลเซอร์ตรงกลางชิป BGA วางหัวยึดลงเพื่อกำหนดความสูงในการติดตั้ง
2. ตั้งค่าอุณหภูมิการขจัดบัดกรี และจัดเก็บเพื่อให้สามารถเรียกใช้ได้โดยตรงเมื่อนำกลับมาทำใหม่ในอนาคต โดยทั่วไปอุณหภูมิของการบัดกรีและการเชื่อมสามารถตั้งค่าให้อยู่ในกลุ่มเดียวกันได้
3. ในอินเทอร์เฟซหน้าจอสัมผัสเพื่อสลับไปที่โหมดการกำจัดให้คลิกปุ่มทำใหม่หัวทำความร้อนจะลงมาที่ความร้อนของชิป BGA โดยอัตโนมัติ
4. อุณหภูมิผ่านไปได้ 5 วินาทีแรก เครื่องจะแจ้งเตือน เสียงหยดผมหยด เมื่อเส้นโค้งอุณหภูมิเสร็จสิ้น หัวดูดจะดูดชิป BGA โดยอัตโนมัติ จากนั้นหัวยึดจะดูด BGA ขึ้นไปที่ตำแหน่งเริ่มต้น ผู้ปฏิบัติงานสามารถเชื่อมต่อชิป BGA กับกล่องวัสดุได้ และการกำจัดบัดกรีก็เสร็จสิ้น
ครั้งที่สองการเชื่อมติด
1. หลังจากเสร็จสิ้นการถอดดีบุกบนแผ่นแล้วให้ใช้ชิป BGA ใหม่หรือหลังจากปลูกชิป BGA ของลูกบอล เมนบอร์ด PCB แบบคงที่ BGA จะถูกเชื่อมเพื่อวางในตำแหน่งคร่าวๆ ของแผ่นอิเล็กโทรด
2. สลับไปที่โหมดการติดตั้ง คลิกปุ่มเริ่มต้น หัวยึดจะเลื่อนลง หัวดูดจะดูดชิป BGA ไปยังตำแหน่งเริ่มต้นโดยอัตโนมัติ
3. เปิดเลนส์การจัดตำแหน่งแสง ปรับไมโครมิเตอร์ บอร์ด PCB แกน X แกน Y ไปมา การปรับขวาและซ้าย การปรับมุม R ของมุมของ BGA BGA บนลูกบอล (สีน้ำเงิน) และแผ่นบนข้อต่อบัดกรี (สีเหลือง) สามารถแสดงเป็นสีต่างๆ บนจอแสดงผลได้ หลังจากปรับจนลูกบัดกรีและข้อต่อประสานตรงกันแล้ว ให้คลิกปุ่ม "การจัดตำแหน่งเสร็จสมบูรณ์" บนหน้าจอสัมผัส
หัวยึดจะลดลงโดยอัตโนมัติ วาง BGA ลงบนแผ่น ปิดสูญญากาศโดยอัตโนมัติ จากนั้นการดูดปากจะเพิ่มขึ้นโดยอัตโนมัติ 2 ~ 3 มม. จากนั้นให้ความร้อน เมื่อเส้นโค้งอุณหภูมิเสร็จสิ้น หัวทำความร้อนจะขึ้นสู่ตำแหน่งเริ่มต้นโดยอัตโนมัติ การเชื่อมเสร็จสมบูรณ์
สาม. แถมเชื่อมด้วย
ฟังก์ชันนี้มุ่งเป้าไปที่ด้านหน้าบางส่วนเนื่องจากมีอุณหภูมิต่ำ ส่งผลให้ BGA การเชื่อมไม่ดี ซึ่งสามารถทำความร้อนได้อีกครั้ง
1. บอร์ด PCB ได้รับการแก้ไขบนแพลตฟอร์มการทำงานซ้ำ โดยมีจุดเลเซอร์สีแดงอยู่ตรงกลางของชิป BGA
2. โทรไปที่อุณหภูมิสลับไปที่โหมดการเชื่อมคลิกเริ่มต้นในเวลานี้หัวทำความร้อนจะลดลงโดยอัตโนมัติหลังจากสัมผัสกับชิป BGA มันจะเพิ่มขึ้น 2 ~ 3 มม. โดยอัตโนมัติเพื่อหยุดจากนั้นจึงทำความร้อน
หลังจากกราฟอุณหภูมิเสร็จสิ้น หัวทำความร้อนจะขึ้นสู่ตำแหน่งเริ่มต้นโดยอัตโนมัติ
จากโครงสร้างทั้งหมด สถานีปรับปรุง BGA ทั้งหมดโดยพื้นฐานจะคล้ายกัน สถานีปรับปรุง BGA แบบออปติคอลแต่ละรุ่นมีข้อดีและคุณสมบัติของตัวเอง

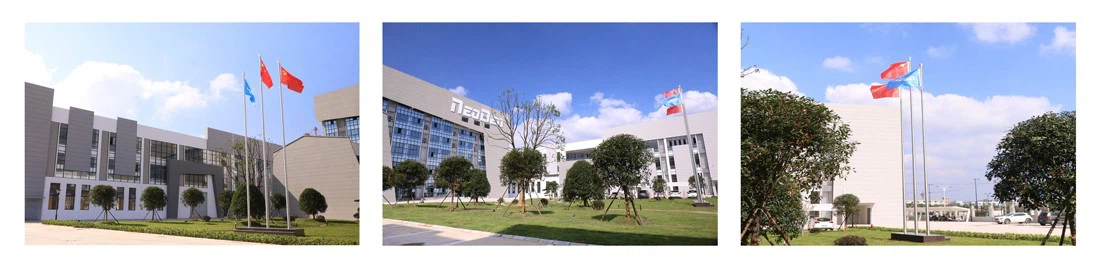

Zhejiang NeoDen Technology Co., Ltd. ผลิตและส่งออกเครื่องคัดแยกและวางขนาดเล็กต่างๆ ตั้งแต่ปี 2010 การใช้ประโยชน์จาก R&D ที่มีประสบการณ์อันยาวนานของเราเอง การผลิตที่ได้รับการฝึกอบรมมาเป็นอย่างดี ทำให้ NeoDen ได้รับชื่อเสียงอย่างมากจากลูกค้าทั่วโลก
