เรารู้ว่าในฐานะที่เป็นแหล่งจ่ายไฟแบบสวิตชิ่ง วงจรออปโตคัปเปลอร์ของแหล่งจ่ายไฟได้มาจากแรงดันไฟฟ้ารองของหม้อแปลงความถี่สูง เมื่อแรงดันเอาต์พุตลดลงด้วยเหตุผลต่างๆ กระแสป้อนกลับจะเพิ่มขึ้นตามลำดับ รอบการทำงานก็จะเช่นกัน มีขนาดใหญ่ขึ้นตามลำดับผลทำให้แรงดันไฟขาออกเพิ่มขึ้น ถ้าแรงดันไฟขาออกเพิ่มขึ้น กระแสไฟก็จะเล็กลง รอบการทำงานก็จะลดลงด้วย ทำให้แรงดันไฟขาออกต่ำลง
เมื่อโหลดรองของหม้อแปลงความถี่สูงโอเวอร์โหลดหรือวงจรสวิตชิ่งผิดพลาด ไม่มีแหล่งจ่ายไฟออปโตคัปเปลอร์ ในเวลานี้ออปโตคัปเปลอร์ควบคุมวงจรสวิตชิ่งไม่สามารถเริ่มทำงานได้ และในที่สุดก็ป้องกันหลอดสวิตช์จากการถูกไฟไหม้โดยการสลายตัว ดังนั้น ออปโตคัปเปลอร์ในแหล่งจ่ายไฟแบบสวิตชิ่งจึงมีบทบาทในการแยก โดยให้สัญญาณตอบรับและสวิตช์สามตัว
รูปต่อไปนี้เป็นการรวมกันของโฟโตคัปเปลอร์ PC817 และวงจรแหล่งจ่ายไฟสลับตัวควบคุมแรงดันไฟฟ้า อุปกรณ์จ่ายไฟแบบสวิตชิ่งบางตัวจะใช้ TL431 เพื่อสร้างวงจรที่มีความแม่นยำสูงขึ้น โปรดทราบว่าออปโตคัปเปลอร์นี้โดยทั่วไปแล้วออปโตคัปเปลอร์เชิงเส้น
ออปโตคัปเปลอร์มีการส่งทางเดียวและอินพุตและเอาต์พุตเพื่อให้เกิดการแยกไฟฟ้า เพื่อให้สัญญาณเอาต์พุตไม่มีผลต่ออินพุต ดังนั้นจึงใช้กันอย่างแพร่หลายในวงจรแยกต่างๆ สำหรับอุปกรณ์อิเล็กทรอนิกส์กำลัง ในโหลด AC การใช้งานมีมากขึ้นผ่านองค์ประกอบของวงจรการแยกความสามารถในการป้องกันการรบกวนที่แข็งแกร่งพร้อมกับไทริสเตอร์ดังนี้โปรดทราบว่าเพื่อเพิ่มตัวต้านทาน จำกัด กระแสนอกเหนือจากโหลดเอาต์พุตเพื่อเพิ่มวงจรดูดซับ RC หรือขนานวาริสเตอร์ ซึ่งช่วยป้องกันภาระ
เพื่อให้ได้ค่าเกินศูนย์ มีหลายวิธีที่ มีไดโอดสองวิธีในอนุกรม แต่ยังแปลง optocoupler ผ่าน optocoupler ดังนี้

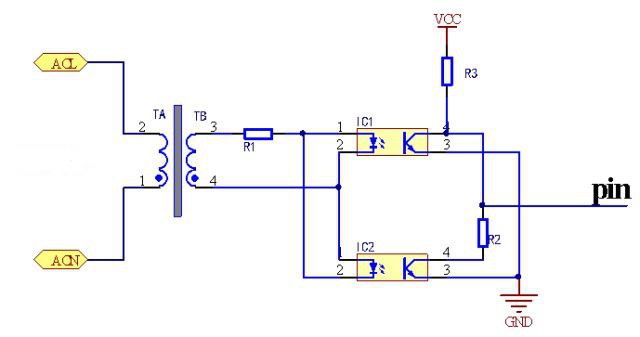

การใช้ออปโตคัปเปลอร์สองตัว, อินพุต AC, ออปโตคัปเปลอร์สองตัวแบบขนานย้อนกลับ, ในครึ่งบวกและลบของยูทิลิตี้ออปโตคัปเปลอร์สองตัวจะเปิดขึ้นเมื่อยูทิลิตี้ไม่อยู่ในจุดเกินศูนย์ ออปโตคัปเปลอร์เพียงตัวเดียวเปิดอยู่ เอาต์พุต ระดับต่ำเมื่อยูทิลิตี้เปลี่ยนเป็นจุดที่เกินศูนย์ออปโตคัปเปลอร์สองตัวไม่ได้เปิดอยู่ในขณะนี้เนื่องจากบทบาทของ R3 พินเอาต์พุตระดับสูงเพื่อให้ช่วงเวลาที่เอาต์พุตได้รับสัญญาณพัลส์ 10ms เนื่องจากวงจรนี้ถูกแยกโดยบทบาทของออปโตคัปเปลอร์ ดังนั้นวงจรการตรวจจับที่มีค่าเกินศูนย์นี้มีความปลอดภัยมากกว่าวงจรประเภทที่มีไดโอดแบบอนุกรม
นอกจากทั้งสามนี้แล้ว ยังมีการใช้งานออปโตคัปเปลอร์อื่นๆ เช่น วงจรทริกเกอร์ วงจรลอจิก วงจรขยายพัลส์ เป็นต้น
