แม้จะมีชีวิตอยู่ในโลกที่เต็มไปด้วยอุปกรณ์อิเล็กทรอนิกส์ แต่อุปกรณ์อิเล็กทรอนิกส์ก็ยังคงมีความลึกลับอยู่ กลไกการทำงานของโครงการอิเล็กทรอนิกส์ดูเหมือนเป็นนามธรรมเพราะไม่มีอะไรที่จะทำให้การทำงานของอุปกรณ์เป็นไปได้ โดยไม่ต้องย้ายเกียร์เพลาและสิ่งที่คล้ายกันไม่มีอะไรเกิดขึ้นในแผงวงจรพิมพ์ คุณไม่สามารถเห็นกระแสที่ไหลเวียนได้ แต่ผลลัพธ์จากมันเท่านั้น ดังนั้นการทำอุปกรณ์อิเล็กทรอนิกส์เป็นงานอดิเรกจึงเป็นเรื่องที่น่ากังวลสำหรับผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์หลายราย การสร้างสิ่งที่ไม่มีความเข้าใจทฤษฎีอย่างสมบูรณ์ดูเหมือนจะคิดไม่ถึง
แต่ในความเป็นจริงมันเป็นไปได้ที่จะสร้างโครงการที่มีความเข้าใจทฤษฎีน้อยกว่า ในขณะที่ความรู้เกี่ยวกับทฤษฎีอิเล็กทรอนิกส์จะพิสูจน์ตัวเองว่าเป็นประโยชน์มากกว่ามันไม่ได้เป็นส่วนสำคัญของการสร้างโครงการที่เรียบง่าย แต่มีประโยชน์ วิธีที่ดีในการเริ่มต้นคือทำความคุ้นเคยกับส่วนประกอบที่ใช้ในแผงวงจรและฟังก์ชั่น
A Printed Circuit Board - เมืองที่ไม่เคยหลับใหล
มุมมองทางอากาศของนิวยอร์กไม่ได้เตือนคุณเกี่ยวกับ Printed Circuit Board หรือไม่? เช่นเดียวกับการทำงานของเมืองต่างๆส่วนประกอบใน PCB ทำงานร่วมกันเพื่อสร้างระบบที่สมบูรณ์เพื่อเสริมกำลังให้กับอุปกรณ์ของเรา เมื่อคุณคิดตามบรรทัดเหล่านี้ความคิดในการมีส่วนประกอบต่าง ๆ มากมายบน PCB จะไม่เป็นความคิดที่ต่างประเทศอีกต่อไป เพื่อช่วยคุณเริ่มต้นเราจะแนะนำส่วนประกอบอิเล็กทรอนิกส์ที่ใช้กันทั่วไป 15 ชิ้นที่ติดตั้งบนแผงวงจรพิมพ์!
1. ตัวต้านทาน
ตัวต้านทานตามแนวแกนและรหัสสีตัวต้านทานที่มีสีสัน ตัวต้านทานเป็นหนึ่งในส่วนประกอบที่ใช้กันมากที่สุดใน PCB และอาจจะเข้าใจได้ง่ายที่สุด หน้าที่ของพวกเขาคือการต้านทานการไหลของกระแสไฟฟ้าโดยการกระจายพลังงานไฟฟ้าเป็นความร้อน พวกเขามาในหลากหลายประเภทที่ทำจากวัสดุที่แตกต่างกัน แต่ตัวต้านทานแบบคลาสสิกที่คุ้นเคยมากที่สุดสำหรับผู้ที่ชื่นชอบงานอดิเรกคือตัวต้านทานแบบ 'แนวแกน' พร้อมลีดที่ปลายทั้งสองด้านยาวและตัวสลักด้วยวงแหวนสี วงแหวนเหล่านี้เป็นรหัสที่ระบุค่าความต้านทาน หากคุณไม่แน่ใจว่าจะทำเช่นไรโปรดอ่านบทความของเราเกี่ยวกับการ ถอดรหัสรหัสสีตัวต้านทาน !
2. ตัวเก็บประจุ
Radial Electrolytic Capacitors ติดตั้งอยู่บน PCB ตัวเก็บประจุเป็นส่วนประกอบที่พบมากที่สุดถัดไปที่คุณจะพบบน PCB และมักจะมีจำนวนมากกว่าโดยตัวต้านทานเท่านั้น ฟังก์ชั่นของตัวเก็บประจุคือการเก็บประจุไฟฟ้าชั่วคราวและปล่อยเมื่อใดก็ตามที่ต้องการพลังงานมากขึ้นในวงจร โดยทั่วไปแล้วมันจะทำเช่นนี้โดยการเก็บประจุที่ตรงกันข้ามในสองชั้นที่เป็นสื่อกระแสไฟฟ้าคั่นด้วยวัสดุฉนวนหรืออิเล็กทริก ตัวเก็บประจุมักจะถูกจัดหมวดหมู่ตามวัสดุตัวนำหรืออิเล็กทริกซึ่งก่อให้เกิดหลายประเภทที่มีลักษณะแตกต่างกันจากตัวเก็บประจุอิเล็กโทรไลต์ความจุสูงตัวเก็บประจุโพลีเมอร์ที่หลากหลาย บางตัวมีลักษณะคล้ายกับตัวต้านทานตามแนวแกน แต่ตัวเก็บประจุแบบคลาสสิกเป็นสไตล์แนวเรเดียลโดยที่ทั้งสองนำไปสู่การยื่นออกมาจากปลายเดียวกัน
3. ตัวเหนี่ยวนำ
ตัวเหนี่ยวนำชนิดต่าง ๆ (ที่มา: eeweb)
ตัวเหนี่ยวนำเป็นตัวสุดท้ายในตระกูลของส่วนประกอบเชิงเส้นเชิงเส้นพร้อมกับตัวต้านทานและตัวเก็บประจุ เช่นเดียวกับตัวเก็บประจุพวกมันยังเก็บพลังงาน แต่แทนที่จะเก็บพลังงานไฟฟ้าสถิตตัวเหนี่ยวนำเก็บพลังงานในรูปของสนามแม่เหล็กที่สร้างขึ้นเมื่อกระแสไหลผ่านพวกเขา ตัวเหนี่ยวนำที่ง่ายที่สุดคือขดลวด จำนวนขดลวดยิ่งมากขึ้นเท่าใดสนามแม่เหล็กก็ยิ่งมากขึ้นเท่านั้น คุณอาจพบพวกมันพันรอบแกนแม่เหล็กที่มีรูปร่างหลากหลาย นี้ทำหน้าที่ในการขยายสนามแม่เหล็กอย่างมีนัยสำคัญและดังนั้นพลังงานที่เก็บไว้ ตัวเหนี่ยวนำมักใช้ในการกรองหรือปิดกั้นสัญญาณบางอย่างเช่นการปิดกั้นสัญญาณรบกวนในอุปกรณ์วิทยุหรือใช้ร่วมกับตัวเก็บประจุเพื่อจัดการสัญญาณ AC ในแหล่งจ่ายไฟโหมดสวิตช์
4. โพเทนชิโอมิเตอร์
A มิเตอร์ หมุน และ โพรเพนมิเตอร์ แบบโกรฟ โพเทนชิโอมิเตอร์เป็นรูปแบบของตัวต้านทานผันแปร พวกเขามักจะมีอยู่ในประเภทหมุนและเชิงเส้น โดยการหมุนปุ่มของโพเทนชิออมิเตอร์แบบหมุนความต้านทานจะแปรผันตามการเลื่อนของหน้าสัมผัสเลื่อนผ่านตัวต้านทานแบบครึ่งวงกลม ตัวอย่างคลาสสิกของโพเทนชิโอมิเตอร์แบบโรตารี่คือตัวควบคุมระดับเสียงของวิทยุที่ซึ่งโพเทนชิโอมิเตอร์แบบโรตารี่นั้นควบคุมปริมาณกระแสกับตัวขยาย โพเทนชิโอมิเตอร์แบบเส้นตรงจะเหมือนกันยกเว้นความต้านทานจะแปรผันตามการเลื่อนแถบสัมผัสบนตัวต้านทานแบบเส้นตรง พวกเขายอดเยี่ยมเมื่อจำเป็นต้องมีการปรับจูนอย่างละเอียดในสนาม
5. หม้อแปลงไฟฟ้า
หม้อแปลงชนิดต่าง ๆ หน้าที่ของหม้อแปลงไฟฟ้าคือถ่ายโอนพลังงานไฟฟ้าจากวงจรหนึ่งไปยังอีกวงจรหนึ่งด้วยการเพิ่มหรือลดของแรงดันไฟฟ้า คุณสามารถพูดได้ว่าแรงดันไฟฟ้ากำลังถูก 'เปลี่ยน' คล้ายกับตัวเหนี่ยวนำพวกเขาประกอบด้วยแกนเหล็กอ่อนที่มีอย่างน้อยสองขดลวดของแผลรอบ ๆ - ขดลวดหลักสำหรับแรกหรือวงจรแหล่งที่มาและขดลวดทุติยภูมิสำหรับขดลวดที่มีการถ่ายโอนพลังงานไป คุณอาจเห็นหม้อแปลงอุตสาหกรรมขนาดใหญ่บนเสาโทรเลข แรงดันไฟฟ้าเหล่านี้ลดลงจากสายส่งค่าโสหุ้ยซึ่งโดยทั่วไปจะมีหลายแสนโวลต์ถึงไม่กี่ร้อยโวลต์โดยทั่วไปสำหรับใช้ในครัวเรือน
6. ไดโอด

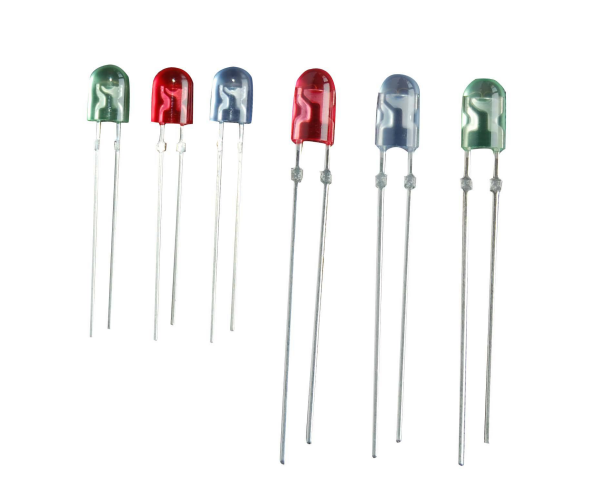

ตะกั่วที่ยาวกว่าหมายถึงขั้วบวกบนอุปกรณ์ LED ที่มีช่องผ่าน คล้ายกับถนนเดินรถทางเดียวไดโอดเป็นอุปกรณ์ที่อนุญาตให้กระแสไหลในทิศทางเดียวเท่านั้นจากแอโนด (+) ถึงแคโทด (-) มันทำเช่นนี้โดยไม่มีความต้านทานเป็นศูนย์ในทิศทางเดียวและความต้านทานสูงผ่านทิศทางอื่น คุณลักษณะนี้สามารถใช้เพื่อป้องกันกระแสไฟฟ้าไหลในทิศทางที่ไม่ถูกต้องซึ่งอาจทำให้เกิดความเสียหาย ไดโอดที่นิยมมากที่สุดกับมือสมัครเล่นคือไดโอดเปล่งแสงหรือ LED เป็นส่วนแรกของชื่อแนะนำพวกเขาจะใช้ในการเปล่งแสง แต่ใครก็ตามที่พยายามที่จะประสานหนึ่งรู้ว่ามันเป็นไดโอดจึงเป็นสิ่งสำคัญที่จะได้รับการวางแนวที่ถูกต้องมิฉะนั้น LED จะไม่สว่างขึ้น .
7. ทรานซิสเตอร์
ทรานซิสเตอร์แบบสองขั้วชนิดแยกส่วน (BJT) แบบแยกส่วน ทรานซิสเตอร์ถือว่าเป็นหน่วยการสร้างพื้นฐานของอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย หลายพันล้านอาจพบในชิป IC เดียว แต่ทรานซิสเตอร์เป็นเพียงเครื่องขยายเสียงและสวิตช์อิเล็กทรอนิกส์ พวกมันมีหลายประเภทโดยทรานซิสเตอร์สองขั้วเป็นชนิดที่พบมากที่สุด พวกเขาสามารถแบ่งออกเป็นรุ่น NPN และ PNP เพิ่มเติม ทรานซิสเตอร์สองขั้วมี 3 พิน - ฐานตัวสะสมและตัวส่ง สำหรับประเภท NPN เมื่อกระแส (โดยปกติเป็นกระแสขนาดเล็ก) ไหลผ่านจากฐานไปยังตัวปล่อยจากนั้นก็จะเปิดวงจรอื่นที่ทำให้เกิดกระแส (มักจะใหญ่กว่า) ไหลจากตัวสะสมไปยังตัวส่ง ในทรานซิสเตอร์ PNP ทิศทางจะถูกย้อนกลับ ทรานซิสเตอร์ประเภทอื่นที่เรียกว่า Field Effect transistor หรือ FET ใช้สนามไฟฟ้าเพื่อกระตุ้นวงจรอื่น
8. วงจรเรียงกระแสซิลิคอนควบคุม (SCR)
หรือที่เรียกว่าไทริสเตอร์ซิลิกอนคอนดิชั่นเรกติฟายเออร์ (SCR) คล้ายกับทรานซิสเตอร์และไดโอด - ในความเป็นจริงมันเป็นทรานซิสเตอร์สองตัวที่ทำงานร่วมกัน พวกเขายังมีสามนำไปสู่ แต่ประกอบด้วยสี่ชั้นซิลิคอนแทนฟังก์ชั่นสามและเพียงอย่างเดียวเป็นสวิทช์ไม่ใช่แอมป์ ข้อแตกต่างที่สำคัญอีกประการหนึ่งคือต้องการเพียงแค่พัลส์เดียวเท่านั้นที่จะเปิดใช้งานสวิทช์ในขณะที่กระแสจะต้องถูกนำไปใช้อย่างต่อเนื่องในกรณีของทรานซิสเตอร์ตัวเดียว เหมาะสำหรับการสลับพลังงานในปริมาณที่มากขึ้น
9. วงจรรวม
ไอซีหรือวงจรรวมนั้นเป็นวงจรและส่วนประกอบที่หดตัวลงบนเวเฟอร์ของวัสดุเซมิคอนดักเตอร์ จำนวนส่วนประกอบที่สามารถใส่ลงไปในชิปตัวเดียวนั้นเป็นสิ่งที่ก่อให้เกิดเครื่องคิดเลขตัวแรกและตอนนี้คอมพิวเตอร์ทรงพลังจากสมาร์ทโฟนไปจนถึงซูเปอร์คอมพิวเตอร์ พวกมันมักเป็นสมองของวงจรที่กว้างขึ้น โดยทั่วไปวงจรจะถูกห่อหุ้มด้วยตัวเรือนพลาสติกสีดำซึ่งสามารถมีรูปทรงและขนาดได้และมีหน้าสัมผัสที่มองเห็นไม่ว่าจะเป็นสายนำออกจากร่างกายหรือแผ่นสัมผัสโดยตรงภายใต้ชิป BGA เช่น
10. คริสตัลออสซิลเลเตอร์
ออสซิลเลเตอร์คริสตัลมอบนาฬิกาในหลาย ๆ วงจรที่ต้องการองค์ประกอบเวลาที่แม่นยำและเสถียร พวกมันสร้างสัญญาณอิเล็กทรอนิกส์เป็นระยะโดยสร้างวัตถุทางเพียโซอิเล็กทริก, คริสตัลเพื่อแกว่ง, ดังนั้นชื่อ คริสตัลออสซิลเลเตอร์แต่ละตัวได้รับการออกแบบให้สั่นสะเทือนที่ความถี่เฉพาะและมีความเสถียรประหยัดและมีรูปแบบขนาดเล็กเมื่อเทียบกับวิธีจับเวลาอื่น ๆ ด้วยเหตุนี้จึงใช้เป็นตัวจับเวลาที่แม่นยำสำหรับไมโครคอนโทรลเลอร์หรือมากกว่าในนาฬิกาข้อมือควอทซ์
11. สวิตช์และรีเลย์
ส่วนประกอบพื้นฐานและมองข้ามได้ง่ายสวิตช์เป็นเพียงปุ่มเปิดปิดเพื่อควบคุมการไหลของกระแสในวงจรโดยสลับไปมาระหว่างวงจรเปิดหรือปิด พวกเขาแตกต่างกันเล็กน้อยในลักษณะทางกายภาพตั้งแต่ตัวเลื่อน, โรตารี, ปุ่มกด, คันโยก, สลับ, สวิตช์ที่สำคัญและรายการไปใน ในทำนองเดียวกันรีเลย์เป็นสวิตช์แม่เหล็กไฟฟ้าที่ทำงานผ่านโซลินอยด์ซึ่งจะกลายเป็นเหมือนแม่เหล็กชั่วคราวเมื่อกระแสไหลผ่าน พวกมันทำหน้าที่เป็นสวิตช์และยังสามารถขยายกระแสไฟฟ้าขนาดเล็กไปยังกระแสที่มีขนาดใหญ่ขึ้น
12. เซ็นเซอร์
อุณหภูมิ , ระยะทางล้ำเสียง และ โมดูล เซ็นเซอร์แสง จากระบบ Seeed Grove เซ็นเซอร์เป็นอุปกรณ์ที่ทำหน้าที่ตรวจจับการเปลี่ยนแปลงในสภาพแวดล้อมและสร้างสัญญาณไฟฟ้าที่สอดคล้องกับการเปลี่ยนแปลงนั้นซึ่งจะถูกส่งไปยังชิ้นส่วนอิเล็กทรอนิกส์อื่น ๆ ในวงจร เซ็นเซอร์แปลงพลังงานจากปรากฏการณ์ทางกายภาพเป็นพลังงานไฟฟ้าและดังนั้นพวกมันจึงอยู่ในภาวะแปลงสัญญาณ (แปลงพลังงานในรูปแบบหนึ่งเป็นอีกรูปแบบหนึ่ง) พวกมันสามารถเป็นอะไรก็ได้ตั้งแต่ตัวต้านทานชนิดหนึ่งในเครื่องตรวจจับอุณหภูมิความต้านทาน (RTD) ไปจนถึงไฟ LED ที่ตรวจจับสัญญาณที่ไม่สมบูรณ์เช่นในรีโมทโทรทัศน์ มีเซ็นเซอร์หลากหลายชนิดสำหรับการกระตุ้นสิ่งแวดล้อมเช่นความชื้นแสงคุณภาพอากาศสัมผัสเสียงความชื้นและเซ็นเซอร์การเคลื่อนไหว
